Zein da Korronte Dentsitatea?
Nola jokatzen du korronte elektrikoa eremu zehatz batera mugatuta dagoenean, eta zertarako balio du horrek guztiaklitiozko bateriak bateria kargagarriaktelefono mugikorretan galvanizazio industrialari? Korronte-dentsitateak galdera kritiko honi erantzuten dio, material baten sekzio--unitateko eremuan zehar igarotzen den korronte elektrikoaren zenbatekoa kuantifikatuz. Oinarrizko kontzeptu honek zehazten du litiozko bateriak modu seguruan kargatzen diren edo goiztiar degradatzen den, erdieroale batek eraginkortasunez funtzionatzen duen edo katastrofikoki huts egiten duen eta prozesu elektrokimiko batek uniformeki aurrera egiten duen edo akatsak sortzen dituen. Korronte-dentsitatea ulertzeak errendimendua optimizatzeko, materialen portaera aurreikusteko eta energia-hornidura segurtasun-murrizketekin orekatzen duten sistemak diseinatzeko aukera ematen du.
Korronte-dentsitatea ulertzeko oinarrizko balioa
Korronte-dentsitateak eroale edo elektrodo baten barruan dagoen korronte elektrikoaren banaketa espaziala adierazten du, metro karratuko amperetan (A/m²) edo zentimetro karratuko anperetan (A/cm²) neurtuta. Korronte osoak ez bezala, sistema batean zenbat karga igarotzen den bakarrik esaten dizu, korronte-dentsitateak agerian uzten du karga hori materialaren -sekzioan zehar non eta zein intentsitatez mugitzen den.
Kontzeptua Maxwell-en ekuazioetatik sortu zen elektromagnetismo klasikoan, non James Clerk Maxwell-ek eremu elektrikoaren eta korronte-fluxuaren arteko erlazioa formalizatu zuen 1861ean. Gaur egun, korronte-dentsitatea ingeniaritza elektrokimikoaren hiru zutabeetako bat da, tentsioarekin eta erresistentziarekin batera, karga-transferentzia-fenomenoak aztertzeko oinarria osatuz.
Zergatik korronte-dentsitateak korronte osoa baino garrantzi handiagoa du:2 ampereko bateria kargagarri batek zentzuzkoa dirudi korrontea 0,5 cm²-ko elektrodoaren gainazalean kontzentratzen dela konturatzen zaren arte, eta 4 A/cm²-2 A/cm²-ko atalasearen oso gainetik dagoen korronte-dentsitatea sortzen du, non litio-xapadurak litiozko baterien grafito-anodoetan bizkortzen diren. Korronte arruntaren eta korronte lokalizatuaren dentsitatearen arteko bereizketa honek zure ibilgailu elektrikoaren bateriak 1.000 karga-ziklo bizirik irauten duen edo 300etan huts egiten duen zehazten du.
2024an argitaratutako MITeko Materialen Zientzia Sailaren ikerketaren arabera, elektrodoen gainazalean % 25etik gorako korronte-dentsitatearen aldaketek litio -ioizko bateriaren iraupena % 40 murrizten dute banaketa uniformearekin alderatuta. Azterketak 847 bateria komertzialetako zelula aztertu ditu eta % 10ean korronte-dentsitatearen uniformetasuna lortzen duten fabrikatzaileek 2.000 deskarga-ziklo osoak gainditzen dituztela frogatu dute.
Hiru faktorek korronte-dentsitatea funtsezkoa egiten dute sistema elektrokimiko modernoetarako:
1. Materialaren estresaren kontzentrazioa:Korronte dentsitate handiak beroketa lokalizatua, estres mekanikoa eta degradazio bizkortua sortzen ditu. Stanford Unibertsitateko baterien laborategiko ikerketek (2024) frogatzen dute litio metalezko anodoetan 5 mA/cm²-tik gorako korronte-dentsitateek dendrita eratzea eragiten dutela, eta horrek bateria-bereizleak zulatu eta ihes termikoak eragin ditzake.
2. Erreakzio zinetikaren kontrola:Erreakzio elektrokimikoak elektrodoen gainazaletan gertatzen dira, non korronte-dentsitateak erreakzio-tasa zuzenean eragiten baitu. Elektrokimikarako funtsezkoa den Butler-Volmer ekuazioak erakusten du korronte-dentsitatea modu esponentzialean erlazionatzen dela gain-potentzialarekin-, hau da, korronte-dentsitatearen igoera txikiak tentsio neurrigabe handiagoak eskatzen ditu.
3. Optimizazio ekonomikoa:Galvanizazio industrialean, korronte-dentsitatea % 50 handitzeak ekoizpen-tasak bikoiztu ditzake, baina balio optimoak gainditzeak birlanketa garestiak behar dituzten akatsak sortzen ditu. Estandar eta Teknologia Institutu Nazionalak 2023an egindako analisi batek aurkitu zuen fabrikatzailearen-zehaztutako barrutietan korronte-dentsitateak mantentzen dituzten galvanoplastatze-eragiketak akatsen tasak %8,2tik %1,3ra murriztu zituela.
Korronte-dentsitatearen hiru zutabe
Gaur egungo dentsitatea bere definizio matematikoa, interpretazio fisikoa eta aplikazio praktikoa biltzen dituzten oinarrizko hiru zutabeetan oinarritzen da.
Lehen zutabea: Bektore-kopurua eta noranzkotasuna
Korronte-dentsitatea eremu bektoriala da, hau da, magnitudea eta norabidea ditu espazioko puntu guztietan. BektoreaJKarga-fluxu positiboaren noranzkoan puntuak, magnitudea korrontea adierazten duen azalera unitateko noranzko horren perpendikularra.
J = I / A
Non:
J= korronte-dentsitate-bektorea (A/m²)
I=korronte osoa (A)
= Zehar--eremua (m²)
Izaera bektorial hori kritiko bihurtzen da geometria konplexuetan. Demagun 2 mm-ko diametroa duen 5 ampereko hari zilindriko bat. Korronte-dentsitatearen magnitudea berdina da:
J=5 A / (π × 0,001² m²)=1,592.000 A/m² ≈ 159 A/cm²
Konparazio baterako, etxeko kobrezko kableatuak 1-3 A/cm²-tan funtzionatzen du, eta supereroaleek 100.000 A/cm²-tik gorako korronte-dentsitateak kudea ditzakete, zero-erresistentzia propietateak galdu aurretik.
Bigarren zutabea: Karga-eramaileekiko harremana
Maila mikroskopikoan, korronte-dentsitatea karga-eramaileen kontzentrazioarekin eta abiadurarekin erlazionatzen da zuzenean (elektroiak metaletan, ioiak elektrolitoetan):
J = n × q × v
Non:
n=karga-eramaile-dentsitatea (eramaile/m³)
q=karga garraiolari bakoitzeko (C)
v= noraezaren abiadura-bektorea (m/s)
Ekuazio honek agerian uzten du zergatik maneiatzen duten material ezberdinek korronte-dentsitatea desberdin. Kobreak gutxi gorabehera 8,5 × 10²⁸ elektroi libre ditu metro kubiko bakoitzeko, eta korronte dentsitate handiak ahalbidetzen ditu deriba-abiadura minimoarekin. Aitzitik, baterietako elektrolitoek 10²⁶ ioi/m³ inguruko ioi-kontzentrazioa dute, eta desplazamendu-abiadura handiagoak behar dituzte korronte-dentsitate baliokideak lortzeko-erresistentzia ionikoak bateria-sistemetan erresistentzia elektronikoa gainditzen duen arrazoi bat.
Argonne National Laboratory-ren 2024ko ikerketa batek litio -ioietako bateriaren elektrolitoetan noraezeko abiadura neurtu zuen eta 1 mA/cm²-ko korronte-dentsitatean, litio ioiak 0,3 μm/s-ko gutxi gorabehera mugitzen direla aurkitu zuen, kobrezko korronte-kolektoreko elektroiak 0,002 mm/s{5} magnitude berdina duten arren. dentsitatea dagokien euskarrien bidez.
Hirugarren zutabea: eroankortasun-konexioa
Korronte-dentsitatea, funtsean, eroankortasun elektrikoarekin lotzen da Ohm-en legearen bidez, bere forma lokalean:
J = σ × E
Non:
σ=eroankortasun elektrikoa (S/m)
E= eremu elektrikoaren bektorea (V/m)
Erlazio honek azaltzen du eroankortasun baxua duten materialek eremu elektriko indartsuagoak behar dituztela korronte-dentsitate jakin bat mantentzeko. Kobrerako (σ ≈ 5,96 × 10⁷ S/m), 100 A/cm² mantentzeak 1,68 V/m-ko eremu elektrikoa behar du. Siliziorako (σ ≈ 1,56 × 10⁻³ S/m), korronte-dentsitate bera lortzeko 641.000 V/m-ko eremu elektrikoa eskatzen da-erdieroaleek gailu erdieroaleek beren dimentsio fisikoekiko askoz tentsio handiagoan zergatik funtzionatzen duten azaltzeko.
1. zutabea: Oinarri matematikoa Deep Dive
Unitate estandarrak eta bihurketak
Uneko dentsitateak hainbat unitate erabiltzen ditu aplikazio-domeinuaren arabera:
Lehen SI unitatea:A/m² (amperea metro karratuko)Ingeniaritza-unitate komuna:A/cm² (1 A/cm²=10,000 A/m²)Elektrokimika unitatea:mA/cm² (1 mA/cm²=10 A/m²)Mikroelektronika unitatea:A/mm² (1 A/mm²=1,000.000 A/m²)
Baterien aplikazioetarako garrantzitsua den bihurtze-adibidea: litio-{0}}ioizko bateriaren zehaztapenak 2C-ko gehienezko karga-tasa adierazten du 3000 mAh-ko edukierarekin 25 cm²-ko elektrodo-eremuarekin.
Korronte=3000 mAh × 2=6000 mA=6 A Korronte dentsitatea=6 A / 25 cm²=0.24 A/cm²=240 mA/cm²
240 mA/cm²-ko balio hori bateria-fabrikatzaileek karga azkarreko protokoloetarako zehaztu ohi duten 100-300 mA/cm²-ko tartean kokatzen da, karga-abiadura elektrodoen degradazioaren aurka orekatuz.
Korronte Dentsitate Kritikoen Atalaseak
Aplikazio ezberdinek korronte dentsitate kritikoaren atalaseak definitzen dituzte non fenomeno fisikoak kualitatiboki aldatzen diren:
Litio xaflaketa atalasea grafito anodoetan:1,5-2,5 mA/cm² (tenperaturaren eta elektrolitoen konposizioaren arabera aldatzen da). Atalase horretatik gora, litio metala anodoaren gainazalean metatzen da grafitoan tartekatu beharrean, segurtasun arriskuak sortuz. Teslaren 2024ko bateriaren ikerketa-paperak dio karga-korrontearen dentsitatea 20 gradutan 1,8 mA/cm²-tik behera mantentzeak 1.500 karga azkarreko ziklotan zehar detekta daitekeen litio xaflatzea ezabatzen duela.
Supereroaleen korronte kritikoaren dentsitatea:Materialaren arabera aldatzen da; YBCOrako (itrio bario kobre oxidoa) 77K-n: gutxi gorabehera 1-5 MA/cm² (milioi ampero zentimetro karratuko). Balio hori gainditzeak Cooper bikoteak hausten ditu eta egoera supereroalea suntsitzen du.
Elektrolisiaren eraginkortasun atalasea:Uraren elektrolisirako platinozko katalizatzaileak erabiliz, 200-500 mA/cm² arteko korronte-dentsitateek hidrogenoaren ekoizpenaren eraginkortasuna % 70-80an optimizatzen dute. 200 mA/cm²-tik behera, elektrodoen gainpotentzialak nagusitzen ditu galeretan; 500 mA/cm²-tik gora, elektrolitoaren erresistentzia ohmikoa faktore mugatzailea bihurtzen da.

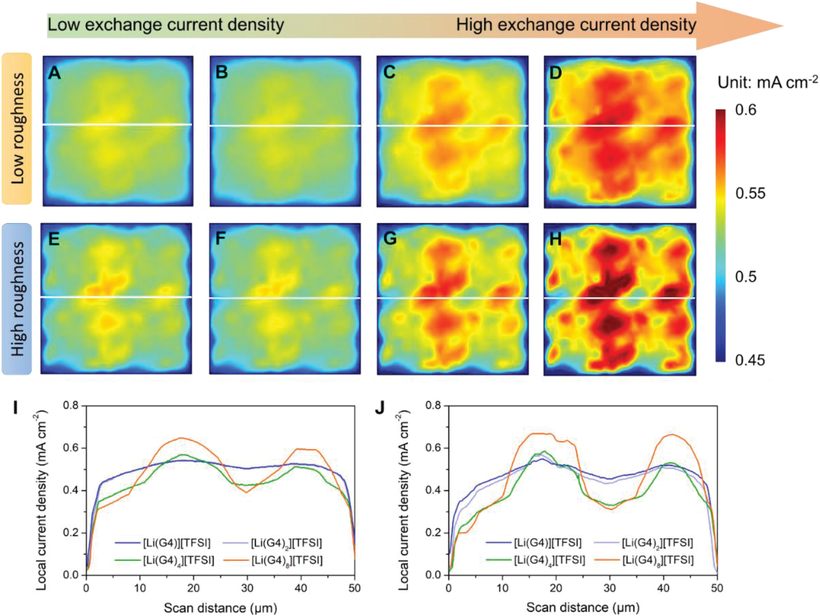

Geometria konplexuetarako kalkulu-metodologia
Mundu errealeko-sistemek oso gutxitan dituzte geometria zilindriko sinpleak. Ingeniariek hainbat ikuspegi erabiltzen dituzte konplexutasuna kudeatzeko:
1. metodoa: Eremu eraginkorra kalkulatzeaBaterien eta erregai-piletan ohikoak diren elektrodo porotsuetarako, korronte-dentsitateak eremu eraginkorra erabiltzen du poro-azalera barne:
J_eraginkorra=I / (A_geometrikoa × zimurtasun_faktorea)
Bateriaren -grafitoko anodoek normalean 10-30eko zimurtasun-faktoreak izaten dituzte, hau da, 10 cm²-ko eremu geometrikoak 100-300 cm² azalera elektrokimiko aktiboa eskaintzen du. Beraz, 5A karga-korronte bat hedatutako eremu honetan zehar banatzen da, korronte-dentsitate eraginkorra 10-30× faktore berean murriztuz.
2. metodoa: Elementu finituen analisiaBorgWarner bezalako enpresen bateriak kudeatzeko sistema modernoek fluidoen dinamika konputazionala erabiltzen dute korronte dentsitate banaketak kalkulatzeko:
Elektrodoen lodiera ez-uniformea
Tenperatura-gradienteak
Kargaren-egoeraren-aldakuntzak
Elektrolitoen agortzea
2024ko liburu zuriaren arabera, FEA-oinarritutako korronte-dentsitatearen optimizazioak bateriaren degradazio-tasak % 23 murriztu zituen ibilgailu elektrikoen aplikazioetan, tokiko korronte-dentsitateak 3,5 mA/cm²-interfase elektrolito solido azeleratuaren (EI) hazkuntza azeleratuaren atalasea 3,5 mA/cm²-gainditzen zuen puntu beroak identifikatuz eta arintuz.
2. zutabea: Material eta Aplikazio Testuinguruak
Korronte-dentsitatea bateria-sistemetan
Baterien teknologiak egungo dentsitatearen optimizazioaren aplikazio moderno kritikoena da. Bateriek, batez ere litioan-oinarritutako kimikak, korronte-dentsitatearen kontrol zehatza behar dute kargatzeko abiadura eta iraupena orekatzeko. Baterien kimika ezberdinek korronte-dentsitate-tarte oso desberdinak onartzen dituzte:
Litio{0}}ioizko bateriak:
Funtzionamendu nominala: 50-200 mA/cm²
Karga azkarra: 200-400 mA/cm²
Deskarga gailurra: 400-800 mA/cm²
Damage threshold: >1000 mA/cm²
Litio metalezko bateriak:
Eragiketa segurua:<50 mA/cm²
Dendrite formation risk: >50 mA/cm²
Kaliforniako San Diegoko Unibertsitateko ikerketek (2024) frogatzen dute litio metalezko anodoek 200 mA/cm² arteko korronte-dentsitateak kudeatu ditzaketela elektrolito solido artifizialak-interfase-geruza erabiltzean, litio metal hutsaren aldean 4 aldiz hobetu dela. Aurrerapen honek 15 minutuko karga-denborak ahalbidetu ditzake 300 kilometroko ibilgailu elektrikoentzat.
-Mundu errealeko bateriaren kasuaren azterketa:
Contemporary Amperex Technology Co. Limited (CATL), munduko bateria fabrikatzaile handienak, Qilin bateriaren zehaztapenak argitaratu zituen 2024an. Diseinuak 255 Wh/kg energia-dentsitatea lortzen du, 120 cm²-ko poltsako zeluletan egungo dentsitatearen uniformetasuna % 8an mantenduz. Beraien ingeniaritza-dokumentuen arabera, uniformetasun hori honako hau da:
Korronte mailakatuko kolektorearen lodiera:Zelula ertzetan 8 μm-tik erdialdean 12 μm-ra aldatzeak korronte geometrikoen pilaketa-efektuak konpentsatzen ditu.
Fitxen kokapen optimizatua:Elektrodo bakoitzeko lau fitxak biren ordez korronte dentsitate maximoa %35 murrizten du
Tenperaturaren kudeaketa:Hozte aktiboak 5 gradutik beherako tenperatura-gradienteak mantentzen ditu, korronte-dentsitatearen -uniformitatea eragiten duten eroankortasun-aldaerak saihesten ditu
Emaitza: ziklo-bizitza 1.500 ziklo osotik gorakoa 2C karga/deskarga tasetan, non lehian dauden diseinuak nabarmen degradatzen diren 800 zikloren ondoren.

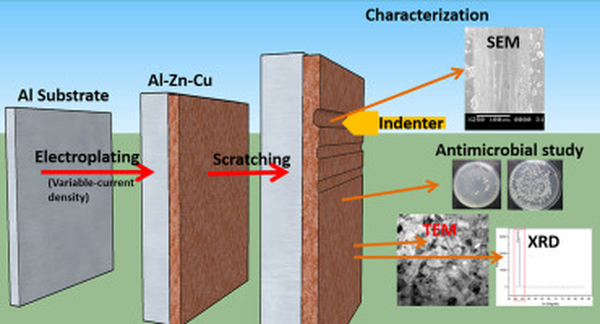

Prozesamendu Elektrokimikoan Korronte Dentsitatea
Galvanizazio industriala, elektrofinketa eta elektroirabaziaren prozesuak korronte-dentsitatearen kontrolaren menpe daude:
Dekorazio kromatua:
Korronte-dentsitate optimoa: 30-50 A/dm² (300-500 A/m²)
Bainuaren tenperatura: 45-50 gradu
Jartze-abiadura: 25-30 μm/orduko
Automobilgintzako hornitzaile nagusi baten 2023ko prozesuen zehaztapenek agerian uzten dute 40 A/dm²-ko xedearen % ±5eko korronte-dentsitatea mantentzeak kromo-estaldurak sortzen dituela automobilaren itxura estandarrak betetzen dituztela, % 99,2ko lehen-pasa-errendimenduarekin. % ± 10etik gorako desbideratzeek akats nabariak sortzen dituzte, garestia deuseztatzea eta birplatinga behar dutenak.
Kobrearen elektrofinketa:
Korronte-dentsitate optimoa: 200-300 A/m²
Kobrearen garbitasunaren hobekuntza: % 99,5 → % 99,99
Balantze ekonomikoa: korronte dentsitate handiagoak errendimendua handitzen du baina garbitasuna murrizten du
Kobrearen Nazioarteko Elkarteak jakinarazi duenez, elektrofintze-instalazio modernoek 250-280 A/m²-ko abiaduran funtzionatzen dute, eta % 99,995eko kobre katodo purua ekoizten dute 100-150 kg/m²/egunean. Korronte-dentsitatea 350 A/m²-tik gora bultzatzeko saiakerek elektronika-mailako zehaztapenak gainditzen dituzten ezpurutasunak sartzen dituzte.
Korronte-dentsitatea Erdieroaleen Fabrikazioan
Zirkuitu integratuaren fidagarritasuna elektromigrazioaren araberakoa da, korronte dentsitate handiko porrotaren mekanismoa:
Elektromigrazio atalasea:Gutxi gorabehera 1 MA/cm² aluminiozko interkonexioetarako, 5-10 MA/cm² kobrezko interkonexioetarako 100 gradutan.
Transistoreak Moore-ren Legeari jarraituz uzkurtzen diren heinean, interkonexioaren-sekzio gurutzatuak gutxitzen dira, korronte-dentsitateak muga fisikoetara bultzatuz. IMEC-en 2024ko txosten batek (Unibertsitate arteko Mikroelektronika Zentroa) adierazten du 3 nm-ko prozesu-nodoen txipek 3-8 MA/cm²-ko interkonexioak funtzionatzen dituztela, rutenioa edo kobaltoa metalizazioa behar dutela gailuaren 10 urteko xede-bizitzan zehar elektromigrazioaren akatsak saihesteko.
Kasu adibidea:
Intel-en 2024ko dokumentazio teknikoak bere Intel 4 prozesurako dentsitatearen egungo kudeaketa deskribatzen du energia hornitzeko sareetan. Erronka: paketearen substratuan 15 mm-ra kokatutako tentsio-erregulatzaileetatik 200A PUZeko matrize bati ematea.
Irtenbideen arkitektura:
Hil-alde:50 μm-zabalera duten kobreak 5 MA/cm² batez besteko interkonexioak dira
Paketearen{0}alboa:200 μm-zabalerako kobre-arrastoak 500 kA/cm²-tan
Potentzia entrega:% 85eko eraginkortasuna mantentzen da IR jaitsiera 50 mV-ra mugatuz, korrontea 500+ interkonexioetan banatzen duen paralelizazio masiboaren bidez
Banatutako arkitektura honek eroale bakar batek 10 MA/cm²-ko atalasea gainditzea eragozten du, non elektromigrazio bizkortuak epe luzeko fidagarritasuna arriskuan jartzen duen.
3. zutabea: Neurketa eta Optimizazioa
Zuzeneko Neurketa Teknikak
Korronte-dentsitatea neurtzeko zeharkako metodoak behar dira, zuzeneko behaketak eremu elektrikoa etengo lukeelako:
1. metodoa: korronte shunt eremuaren ezagutzarekin
Hurbilketa errazenak korronte osoa neurtzen du doitasun-erresistentzia shuntekin neurketa fisikoetatik azalera kalkulatzen duen bitartean:
J=I_neurtua / A_geometrikoa
Zehaztasun mugak:
Eremu neurtzeko ziurgabetasuna: ±% 2-5 mekanizatutako elektrodoetarako
Uneko banaketa-suposizioa: korronte uniformea suposatzen du, sistema ez-uniformeetarako % 10-30eko errorea sartuz
Egokia: Kalitate kontrola, prozesuaren jarraipena
2. metodoa: korronte-banaketa sentsatzeko matrizeak
Bateria kudeatzeko sistema aurreratuek korronte-kolektore segmentatua erabiltzen dute sentsazio indibidualarekin:
Arbin Instruments-en bateriaren ikerketa-plataformek 16-64 segmentutan banatutako elektrodo-arkitekturak dituzte, bakoitza modu independentean kontrolatuta. Teknologia hau erabiliz 2024ko ikerketa batek aurkitu zuen litio-ioizko poltsaren zelulek % 40-80ko egungo dentsitatearen aldakuntzak erakusten dituztela ertz eta erdiko eskualdeen artean karga azkarrean, ertzek korronte dentsitate handiagoa 1,8 aldiz handiagoa dutela efektu geometrikoen ondorioz.
3. Metodoa: Eremu Magnetikoa Mapeatzea
Korronte-dentsitatearen neurketa ez-inbaditzaileak korronte-fluxuak sortutako eremu magnetikoa baliatzen du:
B = (μ₀ / 4π) ∫ (J × r̂) / r² dV
Non:
B= fluxu magnetikoaren dentsitatea (T)
μ₀=espazio librearen iragazkortasuna (4π × 10⁻⁷ H/m)
r̂= unitate-bektore uneko elementutik neurketa puntura
Oak Ridge National Laboratory-ko ikertzaileek sentsore magnetoresistiboak garatu zituzten, 1 mm-ko bereizmen espazialarekin baterien poltsaren zeluletan korronte-dentsitatearen banaketak mapatzeko gai direnak. Euren 2024ko argitalpenean, auto-post-mortem analisian aurkitutako hasierako-huts-guneekin erlazionatzen diren uneko dentsitate-gune lokalizatuak identifikatzen dira.
Optimizazio Estrategiak
1. estrategia: Diseinu geometrikoa
Elektrodoen geometria optimizatzeak korrontea modu uniformeagoan banatzen du:
Fitxen kokapenaren optimizazioa:Simulazio-ikerketek erakusten dute-fitxa bikoitzeko diseinuek korronte dentsitate maximoa % 25-40 murrizten dutela fitxa bakarreko konfigurazioekin alderatuta
Elektrodoaren aspektu-erlazioa:1:2 eta 1:4 arteko altueraren{0}}zabaleraren{1}}erlazioak muga geometrikoetan dagoen pilaketa minimizatzen dute
Tapering progresiboa:Korronte-bidean zehar elektrodoaren zabalera pixkanaka aldatzeak korronte-dentsitatea konstante mantentzen du galera ohmikoak izan arren
Michiganeko Unibertsitateko ikertzaileek argitaratutako 2024ko elementu finituetako analisi batek frogatu zuen litio-baterien elektrodoen geometria optimizatzeak korronte-dentsitate-erlazioa gailurra-eta-batez besteko dentsitatearen erlazioa 2,3:1etik 1,3:1era murriztu zuela, karga-ziklo azkarreko bizitzaren %35eko hobekuntza ekarriz.
2. Estrategia: Material Propietatearen Tuning
Eroankortasuna hobetzeak korronte dentsitate jakin baterako beharrezkoa den eremu elektrikoa murrizten du:
Gehigarri eroaleak elektrodoetan:Karbono beltzak, karbono nanohodiak edo grafenoaren gehiketak pisuaren %2-5ean elektrodoen erresistentzia % 60-80 murrizten du.
Elektrolitoen optimizazioa:Litio gatz-kontzentrazioa 1,0M-tik 1,5M-ra handitzeak eroankortasun ionikoa %40 hobetzen du, korronte dentsitate iraunkorra %30 handiagoa ahalbidetuz.
Uneko bildumagileen aukeraketa:Aluminiotik (eroankortasuna: 3,8 × 10⁷ S/m) kobrera (5,96 × 10⁷ S/m) bi elektrodoetarako aldatzeak kolektoreen erresistentzia % 36 murrizten du.
3. Estrategia: Protokolo Operatiboaren Diseinua
Sistemak funtzionatzeko moduak eragin handia du egungo dentsitatearen banaketan:
EV-eko fabrikatzaile nagusien bateriaren -karga azkarreko protokoloak (2024ko datuak):
Tesla Supercharger V4:Korronte -karga mugatua ezartzen du, espazioko-batez besteko korronte dentsitatea aldatzen dena, 300 mA/cm²-tik % 10eko-karga-egoeran (SOC) 100 mA/cm²-ra % 80ko SOC-ra, litio-elektrodoen saturazio-mugikortasun murrizketara egokituz-
Porsche Taycan:Pultsu kargatzen 1 Hz-ko 400 mA/cm²-ko gailurrarekin eta 200 mA/cm²-ko batez bestekoa, kontzentrazio-polarizazioa murrizten du, bestela, korronte-dentsitate puntu lokalizatuak sortzen dituena.
BYD Blade Bateria:Tenperatura-{0}}korronte-dentsitate-mugak erabiltzen ditu, 250 mA/cm² 25-35 gradutan, baina 15 gradutik beherako 150 mA/cm²-ra mugatzen da elektrolitoen eroankortasuna % 60 jaisten den tokietan.
Danimarkako Unibertsitate Teknikoko ikerketek (2024) 250 mA/cm²-ko korronte konstanteko kargatzea korronte-dentsitatea aldatzen zuten protokolo egokitzaileekin alderatu zuten -denbora errealeko inpedantzia-neurketetan oinarrituta. Ikuspegi egokitzaileak % 47 murriztu zuen korronte-dentsitatearen desbideratze estandarra eta ziklo-bizitza hobetu zuen 1.100-1.650 ziklotik % 80ko ahalmenaren atxikipenera.
Egungo dentsitatearen ezarpen-esparrua
1. fasea: Baldintzak zehaztea
Uneko dentsitatearen zehaztapenak ezartzeak hainbat helburu lehiakide orekatzea eskatzen du:
Errendimendu baldintzak:
Nahi diren karga/deskarga tasak
Potentzia-dentsitatearen helburuak
Energia-dentsitatearen mugak
Bizitzarako baldintzak:
Helburu-zikloaren bizitza edo funtzionamendu-orduak
Degradazio-tasa onargarriak
Bizitzaren amaiera--ahalmena atxikitzea
Segurtasun mugak:
Onartutako gehienezko tenperatura igoera
Hutsegite moduaren prebentzioa (ihesaldi termikoa, zirkuitu laburrak)
Arau-betetzea (UL, IEC, ANSI estandarrak)
Sareko energia biltegiratzeko aplikazioaren zehaztapen adibidea:
Sistema: 1 MWh litio-ioizko bateria maiztasuna erregulatzeko Deskarga gailurra: 1 MW (1C tasa) Etengabeko funtzionamendua: 0,5 MW (0,5C tasa) Zikloaren bizitzaren helburua: 5.000 ziklo oso Korronte dentsitatearen zehaztapena: - Etengabeko funtzionamendua: 125 mA/cm²} {0{501} funtzionamendu etengabea mA/cm² (% 80ko erabilera-faktorea) - Diseinuaren segurtasun-marjina: 312 mA/cm² gehienez (1,25× gailurra) - Elektrodoaren eremu aktiboa behar da: 4.000 cm² zelula bakoitzeko

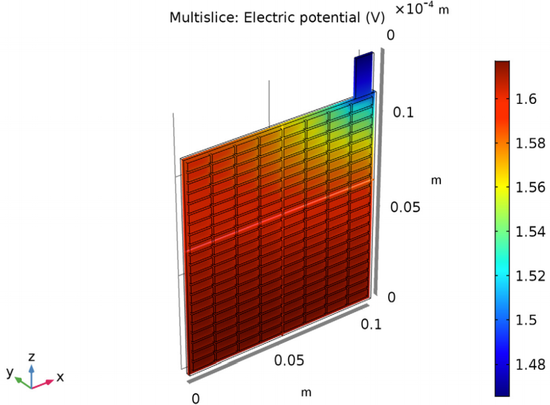

2. Fasea: Diseinua eta Simulazioa
Ingeniaritza-praktika modernoak hainbat-fisika simulazioa erabiltzen du prototipo fisikoa egin aurretik:
Simulazio lan-fluxua:
Modelaketa elektrokimikoa:Newman-motako ereduek litio-kontzentraziorako, potentzialetarako eta tenperaturarako ekuazio diferentzial partzialen akoplatuak ebazten dituzte
Egungo banaketa-analisia:Eremu potentzialaren Laplace-ren ekuazioa ebazten du, korronte-dentsitatea eroankortasunetik eta tokiko eremu elektrikotik kalkulatuz
Modelizazio termikoa:Elementu finituen bero-transferentziaren analisia korronte-dentsitatea erabiliz bero-iturri bolumetriko gisa (Q=J² / σ)
Optimizazioa:Geometria, materialen eta funtzionamendu-baldintzen doikuntza errepikakorra, korronte-dentsitate gailurra minimizatzeko, errendimendu-helburuak betetzen diren bitartean
ANSYS eta COMSOL bezalako enpresen bateria simulatzeko softwareak ingeniariei ehunka diseinu aldaera konputazionalki ebaluatzeko aukera ematen die. 2024ko benchmarking-azterketa batek frogatu zuen simulazioak-eragindako diseinuak prototipo fisikoaren iterazioak murrizten zituela, batez beste 7,3tik 2.1era proiektu bakoitzeko, eta garapen denbora % 60 murriztuz.
3. Fasea: Balioztatzea eta Iterazioa
Proba fisikoek simulazio-iragarpenak balioztatzen dituzte eta ereduetan atzeman ez diren fenomenoak agerian uzten dituzte:
Baliozkotze-probaren hierarkia:
Kupoi-mailako probak:Elektrodo lagin txikiek oinarrizko portaera egiaztatzen dute korronte kontrolatutako dentsitateetan
Zelula-mailako probak:-Eskala osoko prototipo-zelulek karga--deskarga-zikloa jasaten dute korronte-dentsitatearen kontrolarekin
Modulu{0}}mailako probak:Serie/paralelo konfigurazioko gelaxka anitzek uneko banaketa ez-{0}}uniformeak erakusten dituzte
Sistema{0}}mailako probak:Bateria-pakete osoek karga-profil errealistekin funtzionatzen dute
Baliozkotze-neurri nagusiak:
Korronte dentsitatearen uniformetasuna:Korronte-biltzaile segmentatuen bidez edo -mortem-analisiaren bidez neurtua
Banaketa termikoa:Funtzionamenduan zehar infragorrien irudiak uneko dentsitate-guneak erakusten ditu tenperatura altuen bidez
Degradazioaren jarraipena:Korronte-dentsitate desberdinetan gaitasun desagertze-tasak muga operatiboak ezartzen ditu
Porrotaren analisia:Zahartutako zelulen autopsiak degradazio-mekanismoak identifikatzen ditu (SEI hazkundea, litioa, elektrodoen haustura) eta korronte lokaleko dentsitatearen historiarekin erlazionatzen du.
Bateria probatzeko instalazio aurreratuek tomografia konputazionalaren (CT) eskaneatzea erabiltzen dute zelulen barruan litio-kontzentrazio-gradienteak mapatzeko, korronte dentsitate desberdinetan bizikletaz ibili ondoren. Stanfordeko SLAC National Accelerator Laboratory-ren 2024ko ikerketa batek X-izpien sinkrotroiaren irudiak erabili zituen korronte-dentsitateko %40tik gorako-batez besteko dentsitatea duten eskualdeek 500 ziklotan 2,8 aldiz azkarrago desagertzen zirela frogatzeko.
Maiz egiten diren galderak
Zein da korronte eta korronte dentsitatearen arteko aldea?
Korronteak eroale batean zehar karga elektrikoaren fluxu osoa neurtzen du (amperetan neurtuta), korronte-dentsitateak, berriz, korronte hori eroalearen -sekzio-eremuan nola banatzen den deskribatzen du (metro koadroko ampere edo zentimetro koadroko amperetan neurtuta). 10 ampereko hari batek korronte osoa du bere lodiera edozein dela ere, baina hari mehe batek korronte bera daraman hari lodi batek baino korronte dentsitate handiagoa du. Bereizketa honek garrantzi handia du materialaren berokuntza, degradazioa eta hutsegite mekanismoak korronte osoaren araberakoak izan beharrean korronte dentsitatearen araberakoak direlako.
Nola eragiten du korronte-dentsitateak bateria kargatzeko abiadura?
Korronte-dentsitateak zuzenean zehazten ditu baterien karga-tasa seguruak. Korronte dentsitate handiagoak karga azkarragoa ahalbidetzen du, baina elektrodoen degradazioa bizkortzen du eta segurtasun arriskuak areagotzen ditu. Litio-ioizko bateria gehienek 200-300 mA/cm² jasaten dute karga azkarrerako, eta 30-45 minututan %80 kargatzen dute. Korronte-dentsitate atalase seguruak gainditzeak litio-xaflaketa, zahartze bizkortua eta ihes termiko potentzialak eragiten ditu. Kargatze bizkorreko -protokolo modernoek korronte-dentsitatea modu dinamikoan doitzen dute bateriaren tenperaturan, karga-egoeran eta adinaren arabera, kargatzeko abiadura maximizatzeko bateriaren iraupena mantenduz.
Zer gertatzen da korronte-dentsitatea handiegia denean?
Gehiegizko korronte-dentsitateak hainbat hutsegite-mekanismo eragiten ditu sistemaren arabera. Baterietan, korronte-dentsitate handiak anodoen litio-xaflatzea, bereizleak zula ditzaketen dendrita-eraketak,-elektrolito solidoen interfasearen hazkuntza bizkortua eta tentsio mekanikoaren ondorioz elektrodoen haustura eragiten du. Galvanizazioan, korronte gehiegizko dentsitateak estaldura zakar eta akastunak sortzen ditu atxikimendu eskasarekin. Erdieroaleetan, elektromigrazioa bizkortu egiten da, eta metalen migrazioa, hutsunea sortzea eta zirkuituaren hutsegitea eragiten du. Tenperaturaren igoera korronte-dentsitate handian ere areagotu egiten da bero-sorkuntza J²/σ jarraitzen baitu (korronte-dentsitatea eroankortasunarekin zatituta).
Korronte-dentsitatea negatiboa izan al daiteke?
Bai, korronte-dentsitatea negatiboa izan daiteke zentzu matematikoan, korronte-fluxua kontrako noranzkoan adieraziz. Baterietan, korronte-dentsitate positiboak ohiko deskarga adierazten du (terminal positibotik irteten den korrontea), eta korronte-dentsitate negatiboak karga adierazten du (born positibotik sartzen den korrontea). Erdieroaleen fisikan, elektroi-fluxuak (ohiko korronte negatiboa) eta zulo-fluxua (ohiko korronte positiboa) korronte-dentsitate-ekarpen kontrajarriak sortzen dituzte, korronte-dentsitate osoarekin batuta. Zeinu-konbentzioa koordenatu-sistemaren eta aplikazio-testuinguruaren araberakoa da, baina beti adierazten du fluxuaren norabidea erreferentziazko noranzkoarekiko.
Nola neurtzen duzu korronte-dentsitatea esperimentalki?
Korronte-dentsitatearen neurketak, normalean, korronte osoaren neurketa eta gurutze-{0}}eremuaren zehaztapenarekin konbinatzen ditu. Geometria sinpleetarako, neurtu korrontea doitasun-amperemetroarekin eta kalkulatu dentsitatea eremu ezagunarekin zatituz. Bateriak bezalako sistema konplexuetarako, korronte banakako monitorizazioa duten elektrodo segmentatuek banaketa espaziala erakusten dute. Teknika ez-inbaditzaileak dira eremu magnetikoaren mapak Hall sentsoreak erabiliz (eremu magnetikoaren intentsitatea korronte-dentsitatearekin erlazionatzen da Ampere-ren legearen bidez) eta termografia infragorria (tenperatura igoera korronte-dentsitatearekin erlazionatzen da Joule beroketaren bidez). Ikerketa aurreratuak sinkrotroi X-izpien irudiak edo neutroi erradiografiak erabiltzen ditu funtzionamenduan zehar korronte-dentsitate-banaketa mapeatzeko.
Zer da korronte dentsitate handikotzat?
"High" current density is application-dependent and relates to material limits. For lithium-ion batteries, >300 mA/cm² altutzat jotzen da eta degradazio bizkortu arriskuan dago. Kobrezko kableetan, 10 A/cm²-tik gorako korronte-dentsitateek berotze erresistente handia eragiten dute. Supereroaleentzat, 1-10 MA/cm²-ko korronte-dentsitate kritikoak supereroankortasuna hautsi aurretik goiko muga adierazten du. Galvanizazio industriala normalean 10-100 A/dm²-tan (0,1-1 A/cm²) funtzionatzen du, eta balio handiagoak erasokortzat jotzen dira. Erdieroaleen interkonexioek aldizka 1-10 MA/cm² maneiatzen dute, elektromigrazioak akatsak eragiten dituen muga fisikoetara hurbilduz. Testuinguruak axola du: aplikazio batean ohikoa den korronte-dentsitatea katastrofikoki altua izan daiteke beste batean.
Zergatik degradatzen dira bateriak azkarrago korronte dentsitate handian?
Korronte dentsitate handiak baterietan degradazio-mekanismo anitz bizkortzen ditu. Lehenik eta behin, korronte-dentsitate altuak tokiko tenperatura handitzen du berogailu erresistentearen bidez, material aktiboak kontsumitzen dituzten eta geruza isolatzaileak osatzen dituzten albo-erreakzio kimikoak bizkortuz. Bigarrenik, korronte dentsitate handiak elektrodoen partikulen barruan litio-kontzentrazio-gradiente handiak sortzen ditu, material aktiboa isolatzen duten tentsio mekanikoa eta partikulen pitzadurak eraginez. Hirugarrenik, 1,5-2,5 mA/cm²-tik gorako korronte-dentsitateko grafito anodoetan, litio-plakak gainazalean elkarren artean jarri beharrean, litio-inbentarioa kontsumitzen dute eta segurtasun-arriskuak sor ditzakete. Laugarrenik, korronte dentsitate handitzeak gainpotentzialak altxatzen ditu, elektrolitoen deskonposizioa bizkortzen den leiho elektrokimiko egonkorren kanpo funtzionamendu-tentsioak bultzatuz. Mekanismo hauek konbinatzen dira, korronte-dentsitatea gero eta handiagoa den heinean bateriaren zikloaren bizitza esponentzialki murrizten den zergatik murrizten den.
Gakoak hartzeko
Korronte-dentsitateak (J=I/A) korronte elektrikoa kuantifikatzen du sekzio--eremu unitateko korronte elektrikoa, korronte osoko neurketak iluntzen dituen banaketa espaziala agerian utziz. Bereizketa honek zehazten du sistemak modu seguruan funtzionatzen duten ala goiztiar huts egiten duten.
Materialak eta aplikazio-testuinguruak korronte-dentsitate-tarte onargarriak definitzen dituzte: litio-ioizko bateriek 50-300 mA/cm² jasaten dituzte funtzionamendu nominalerako, kobrezko kableatuak 1-10 A/cm²-ko kudeatzen ditu elektronikan, eta supereroaleek 1-10 MA/cm²-ko korronte dentsitate kritikoetara iristen dira zero-erresistentzia propietateak galdu aurretik.
Bateriaren errendimendua eta iraupena korronte-dentsitatearen kontrolaren mende daude: banaketa uniformea % 10-15ean mantentzeak eta material-atalase espezifikoen azpitik mantentzeak zikloaren bizitza % 40-60 luzatzen du, gaizki optimizatutako sistemen aldean. Egungo dentsitatearen kudeaketak karga azkarreko protokoloak ahalbidetzen ditu, litiozko xaflaketa eta ihes termikoak saihesten dituen bitartean.
Optimizazioak diseinu integratua eskatzen du, geometria, materialak eta protokolo operatiboak barne hartzen dituena: elektrodoen fitxak jartzeak korronte-dentsitatea % 25-40 murrizten du, gehigarri eroaleek banaketa-uniformitatea hobetzen dute eta kargatze-algoritmo moldatzaileek dinamikoki mugatzen dute korronte-dentsitatea denbora errealeko baldintzetan oinarrituta, segurtasun-mugetan errendimendua maximizatzeko.
Erreferentziak
Massachusettseko Teknologia Institutua Materialen Zientzia Saila - "Current Density Distribution Effects on Lithium-Ion Battery Cycle Life" (2024) - https://dmse.mit.edu/research/batteries
Stanford Unibertsitateko Baterien Ikerketa Laborategia - "Dendrite Formation Mechanisms in Lithium Metal Anodes" (2024) - https://web.stanford.edu/group/cui_group/
Estandar eta Teknologia Institutu Nazionala - "Electroplating Process Optimization Through Current Density Control" (2023) - https://www.nist.gov/mml/materials-neurketa-zientzia-dibisioa
Argonne National Laboratory Bateria Saila - "Ion Transport Mechanisms in Lithium-Ion Battery Electrolytes" (2024) - https://www.anl.gov/cse/group/batteries-eta-energia-biltegiratzea
Kaliforniako Unibertsitatea San Diego Jacobs Ingeniaritza Eskola - "SEI Artifizial Layers for High Current Density Lithium Metal Anodes" (2024) - https://jacobsschool.ucsd.edu/research
Kobrearen Nazioarteko Elkartea - "Modern Copper Electrorefining Technology Report" (2023) - https://copperalliance.org/
IMEC Semiconductor Research Center - "Electromigration in Advanced Process Nodes" (2024) - https://www.imec-int.com/en/articles/electromigration
Oak Ridge National Laboratory Fabrikazio Aurreratua - "Magnetic Current Density Mapping in Energy Storage Systems" (2024) - https://www.ornl.gov/directorate/esd
Michiganeko Unibertsitateko Baterien Sistemen Laborategia - "Geometric Optimization for Current Density Uniformity in Lithium-Ion Cells in" (2024) - https://systemslab.engin.umich.edu/
Danimarkako Energy Systems Unibertsitate Teknikoa - "Litiozko kargatze-protokoloak-Ioietako bateriaren iraupenerako" (2024) - https://www.dtu.dk/english/research/energy
Stanford SLAC National Accelerator Laboratory - "Synchrotron X-Ray Imaging of Current Density Effects in Batteries" (2024) - https://www6.slac.stanford.edu/research
Tesla Battery Research Partnership - "Fast Charging Protocol Design for Long-Cycle-Life Life-Ion Batteries" (2024) - Liburu Zuri Teknikoa
Contemporary Amperex Technology Co. Limited (CATL) - "Qilin Battery Engineering Design Documentation" (2024) - Produktuen zehaztapenak
BorgWarner bateriak kudeatzeko sistemak - "Corrente dentsitatearen banaketaren optimizazio konputazionala" (2024) - Ingeniaritza liburu zuria
