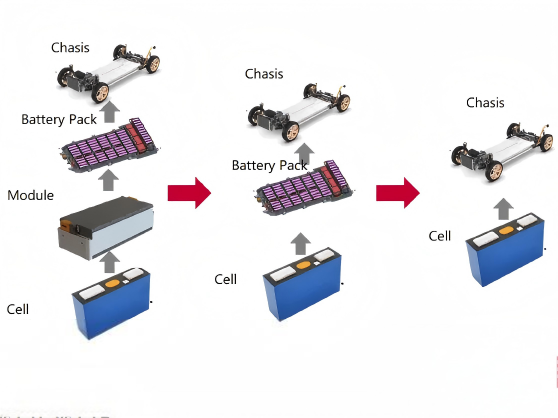

Zer da litio-ioizko bateriaren modulua?
CATL-k 2019ko irailean bidali zuen bere lehen zelula--bateria ontziratzeko. 2023. urtearen amaieran, Txinan saldu ziren energia berrien ibilgailuen ia erdiek moduluak erabat utzi zituzten. Zenbakiak zailak dira eztabaidatzen-CTP 3.0-k bolumenaren erabilera % 72ra bultzatzen du, lehen-geneko diseinuetan % 55etik gora. BYD-ren blade bateria, Teslaren egitura paketea, Leapmotor-en CTC arkitektura. Industriaren bultzada argi dago modulurik gabeko aldera.
Beraz, zergatik ari gara oraindik moduluak eraikitzen?
Orga jasotzaileak ez direlako bidaiarien autoak. AGVak, meatzaritzako lokomotorak edo aireportuko atoiak ere ez. Eta EVetarako CTP bikaina egiten duten ingeniaritza-konpromisoak arazotsu bihurtzen ditu ekipamendu industrialetarako.
Zerbitzuaren Arazoa
Y modeloaren jabe batek ez du bere bateria-paketerik aldatzen. Zerbitzu zentro batera joaten dira. Paketea ibilgailuan egongo da bizitza osoan zehar, hondamendirik gertatu ezean.
Hiru txanda dituen biltegi batek ez du luxu hori. Orga jasotzaileen bateriak arazo bat sortzen duenean goizeko 2etan, norbaitek diagnostikatu behar du, isolatu eta, hobekien, konpondu behar du unitate osoa fabrikara itzuli gabe.
Hori da moduluek egiten dutena. Akatsen mugak sortzen dituzte.
1P48S orga jasotzaile paketeak normalean lau 12S modulu exekutatzen ditu. 37. gelaxka hondatzen bada-eta zelulak hondatzen badira, hori milaka unitateren errealitate estatistikoa besterik ez da-eragindako modulua ateratzen duzu. Beste hirurek lanean jarraitzen dute. Eransaldi osoa: ordubete agian ordezko piezak gordez gero. Konparatu hori 37 zelula egiturazkoa den CTP pakete batekin. Paketeen ordezko osoa bilatzen ari zara, OEMak eremuko zerbitzua ere onartzen duela suposatuz.
Matematika aldatzen da geldialdi-denborak 200-400 $ orduko okupatutako banaketa zentro batean. $ 3,000 modulu truke batek $ 15,000 paketeen ordezko bat gehi bi egun logistikaren zain daude.
Zer Da Benetan Barruan
Ireki modulu bat eta ohiko susmagarriak aurkituko dituzu: zelula prismatikoak (batzuetan zilindrikoak, aplikazioaren arabera), CCS busbarrak konektatzeko terminalak, esklabo BMS plaka bat tentsioa eta tenperatura kontrolatzeko, egiturarako plastikozko markoa, konpresiorako metalezko amaierako plakak. Konpresio-piezak garrantzi handia du-litio-zelulak karga-zikloetan puztu egiten dira, eta presio mekaniko koherenterik gabe degradazioa azkartzen duten kontaktu-erresistentzia arazoak sortzen dira.
Kudeaketa termikoa hemen ere bizi da. Orga jasotzaileen modulu gehienek hozte pasiboa edo behartutako aire sinplea erabiltzen dute. -Potentzia handiagoko aplikazioek-uste dute-eragin handiko kamioiek edo meatze-ekipoek-hozte likidoa integratu behar dutela modulu mailan. Plaka hotzak, glikolaren zirkulazioa, lanak. 20-30 graduko funtzionamendu-leihoa ez da negoziagarria zehaztapen-orriak agintzen duen ziklo-bizitza nahi baduzu.
Horietako ezer ez da teknologia exotikoa. Garrantzitsuena exekuzioa da: soldadura-kalitatea busbaretan, NTC termistorearen kokapenaren zehaztasuna, konpresio-hardwarean momentuaren zehaztapenak. 2.000 zikloko modulua eta 3.500 zikloko modulua bereizten dituen gauza aspergarriak.
Logika Industriala vs EV Logika
EV Perspektiba
EV mundua energia-dentsitatea eta fabrikazio kostua eskalan optimizatzen ditu. CTPk zentzua du urtean 500.000 pakete berdin eraikitzen ari zarenean eta bezeroek bateria ukitzen ez dutenean.
Industri Perspektiba
Ekipamendu industrialak modu ezberdinean funtzionatzen du. Bolumenak baxuagoak dira. Konfigurazioak-tentsio desberdinak, ahalmen desberdinak, forma-faktore desberdinak xasis desberdinetarako. Materialen manipulazioa zerbitzatzen duen bateria paketeen fabrikatzaile pertsonalizatu batek CTP arkitekturak eskaintzeko zailtasunak dituen malgutasuna behar du.
Moduluek malgutasun hori ematen dizute. Diseinatu 12S modulu plataforma sendo bat, balioztatu behin, eta gero konfiguratu 36V/48V/72V/80V paketeak serie kopurua aldatuz. Kualifikazio-zama izugarri jaisten da pakete bakoitza hutsetik diseinatzearen aldean.
Horregatik, litiozko bateria industrialen hornitzaile gehienek moduluetan oinarritutako-sistemak bidaltzen dituzte oraindik. Ez teknologia-kurbaren atzean gaudelako-CATL eta BYD-k egiten dutena inork bezain gertu ikusten dugu. Aplikazio-eskakizunak desberdinak direlako, eta ekonomiak irtenbide ezberdinen alde egiten duelako.
Zer galdetu zure hornitzaileari
Orga jasotzaileetarako, AGVetarako edo antzeko ekipoetarako litiozko bateriaren soluzioak ebaluatzen ari bazara, modulu-mailako zehaztapenek pakete-mailako marketina baino gehiago esaten dizute. Egin beharreko galdera batzuk:
- Sarrerako ikuskapenean zelula{0}}zelularen-tentsioa parekatzea-estuagoa da hobe, modulu mailan 5 mV edo gutxiagok kalitate-kontrol duina iradokitzen du.
- Kargapean baliozkotze termikoa-eskatu probako datuak moduluan zehar tenperatura-banaketa erakusten duten korronte nominalean. Ezin badute ekoitzi, hori bandera gorria da.
- BMS arkitektura-sistema zentralizatuak merkeagoak dira baina erantzuten motelagoak dira. Banatua (modulu bakoitzeko plaka esklaboa) gehiago kostatzen da baina arazoak azkarrago harrapatzen ditu.
- Field service eredua-moduluak modu independentean ordezkatu al daitezke? Zein da diagnostiko prozesua? Ordezkoak gordetzen dituzte edo dena enkarguz egiten da? Litiozko bateria OEM-ko edozein bazkide serioek galdera hauetarako erantzun argiak izan beharko lituzke.
Titulu-zenbakiek-ziklo-bizitza, energia-dentsitateak, kWh bakoitzeko prezioak-funtzionamendu-xehetasun hauek baino garrantzi gutxiago dute. Paperean zehaztapenak betetzen dituen baina modu eraginkorrean zaindu ezin den paketea erantzukizuna da -erabilera handiko ingurune batean.
Errealitate Aspergarria
Moduluak eraikitzen ditugu zerbitzatzen ditugun aplikazioetarako funtzionatzen dutelako. EV industriak modulurik gabeko diseinuak atzeman ditzake haien mugak desberdinak direlako. Industria-ekipoek mantentze-gaitasuna, konfiguragarritasuna eta eremuko zerbitzua behar dute, moduluetan oinarritutako-arkitekturak oraindik hobeto eskaintzen dituztenak.
Baliteke hori aldatzea. CTP teknikak hobetzen jarraitzen dute, eta, azkenean, zerbitzuaren hutsunea nahikoa murriztu daiteke energia-dentsitatearen irabaziak merezi izateko. Baina oraingoz, eskorga edo AGV edo funtzionamendu-denbora garrantzitsua den edozein ekipamendurako motibazio-energiaren bateriak eskuratzen ari bazara, moduluak aukera pragmatikoa izaten jarraitzen du.
Ez glamourduna.
Praktikoa besterik ez.
