Zer da Pouch Cells?

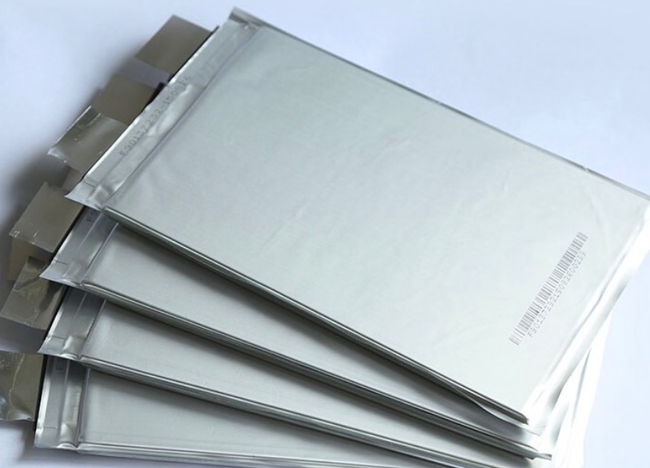

Poltsako zelulak litio-ioizko bateriak dira, aluminiozko-laminatutako film malgu batean sartuta, metalezko karkasa zurrunetan beharrean. -Pakete biguneko diseinu honek zelula zilindriko edo prismatikoak baino % 20-40 arinagoak bihurtzen ditu, eta ontziratzeko % 90-95eko eraginkortasuna lortzen du, bateria formatuen artean handiena.

Oinarrizko Diseinua eta Eraikuntza

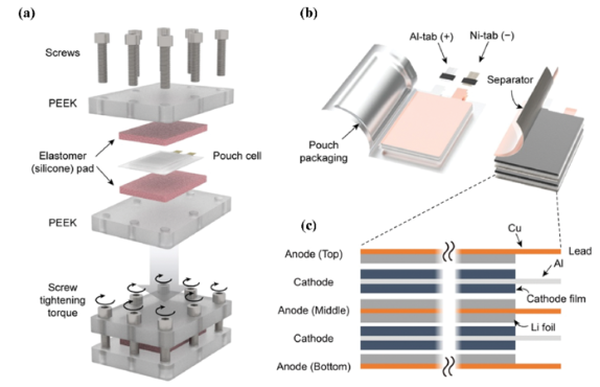

Poltsaren zelulen egitura geruza anitzeko film-babes baten barruan zigilatutako elektrodo geruzaz osatuta dago. Karkasak normalean hiru geruza bereizten ditu: kanpoko nylonezko geruza bat erresistentzia mekanikoa ematen duena, erdiko aluminiozko paperezko geruza bat hezetasuna eta oxigenoa blokeatzen dituena eta barneko polipropilenozko geruza bat bero zigilatzea ahalbidetzen duena. Laminatutako diseinu honek altzairuzko edo aluminiozko karkasak baino nabarmen gutxiago pisatzen du, barne osagaien babes egokia mantenduz.

Barneko osagaiek litio-ioizko bateriaren arkitektura estandarra jarraitzen dute. Katodoak normalean litio metalezko oxidoak erabiltzen ditu, hala nola LiCoO2, NMC edo LiFePO4, eta anodoak, berriz, grafito edo silizio-karbono konposatuak erabiltzen ditu. Polietilenoz edo polipropilenoz egindako bereizgailu porotsu batek elektrodoak bereizten ditu, karga eta deskarga zikloetan litio ioiak likido edo gel elektrolitoan zehar igarotzen uzten dituen bitartean.

Fabrikazio-prozesuak elektrodo-orriak bereizleekin pilatu edo harilkatu behar ditu, eta, ondoren, aluminio-laminatuzko poltsan sartu. Korronte-kolektoreetan soldatutako fitxak ertz zigilatuetatik zabaltzen dira, konexio elektrikoak ematen. Segurtasun-hutsak dituzten zelula zilindrikoek ez bezala, poltsa-zelulak jostura-zigiluetan oinarritzen dira barne-presioaren pilaketa kudeatzeko.

Energia Biltegiratzeko Errendimendua

Poltsa-zelulek 150-250 Wh/kg arteko energia-dentsitatea ematen dute zelula mailan, zelula zilindrikoen parekoa eta diseinu prismatikoenak gainditzen ditu. Azken aurrerapenek laborategiko prototipoak 600 Wh/kg baino gehiago bultzatu dituzte litio-metal konfigurazio espezializatuetan, nahiz eta produktu komertzialak normalean 200-300 Wh/kg tartean egon ohi dira.

Karkasa malguak energia eraginkortasunari zuzenean laguntzen dio. Metal astuneko itxiturak kenduta, pisu osoaren zati gehiago energia gordetzen duten material aktiboek osatzen dute. Ikerketek adierazten dute poltsa-zelulek % 90-95eko ontziratze-eraginkortasuna lortzen dutela zelula zilindrikoen % 70-85aren aldean, hau da, espazioaren zati handiagoak elektrodo-materialak ditu egitura-osagaiak baino.

Zikloaren bizitzaren errendimendua kimikaren eta funtzionamendu-baldintzen arabera aldatzen da. NMC katodoak erabiltzen dituzten poltsa-zelula estandarrak normalean 800-1.200 ziklo ematen dituzte deskargaren % 80ko sakoneran. LiFePO4 poltsaren aldaerek 2.000 ziklo baino gehiagora zabaltzen dute. Hala ere, poltsa-zelulek, oro har, zelula zilindriko baliokideek baino ziklo-bizitza apur bat laburragoa erakusten dute, estres mekanikoarekiko eta hanturarekiko sentikortasun handiagoa dutelako.

Ezaugarri Termikoak eta Segurtasuna

Kudeaketa termikoak abantailak eta erronkak ditu poltsa-zelulentzat. Azalera-azalera- eta-bolumenaren arteko erlazioak beroa xahutze eraginkorra ahalbidetzen du zelulak gainazal lauetatik hozten direnean. Testek frogatu dute ertzeko hozte-sistemek modu eraginkorrean kudeatzen duten tenperatura funtzionamendu arruntean eta karga azkarreko eszenatokietan.

Ihesbide termikoko portaera zelula zurrunen formatuetatik desberdina da. Azelerazio-tasa kalorimetria erabiliz egindako ikerketek aurkitu dute poltsa-zelulak ihes termikoan sartzen direla 135-170 gradu arteko tenperaturetan, bereizgailuen urtze-puntuen eta karga-egoeren arabera. Porrota gertatzen denean, karkasa malgua normalean josturan zehar puzten eta hausten da, bortizki lehertu beharrean zelula zilindriko mugatuak bezala.

Segurtasuna indartutako geruzek egonkortasun termikoa nabarmen hobetu dute. 19 zelula alderatuz egindako inpaktu-probetan, segurtasun-indartutako geruzak zituzten 17 unitatek oso-osorik mantendu ziren, 12 poltsa hutseko zelulak huts egin zuten bitartean. Tenperatura igoera abusu-baldintzetan % 25-40 motelagoa izan zen segurtasun-eginbide hobetuekin, erreakzio-denbora gehigarria emanez kudeaketa termikoko sistemei.

Hanturak erronka iraunkor bat izaten jarraitzen du. Karga--deskarga-zikloetan gasa sortzeak pixkanaka-pixkanaka hedatzea eragiten du, eta % 8-10eko hazkundea 500 ziklotan zehar normaltzat jotzen da. Baterien diseinuek konpresio sistemen edo tarteen doikuntzen bidez egokitu behar dute hedapen hori. Gehiegizko hanturak etxebizitzak pitza ditzake edo ondoko osagaiak kaltetu ditzake behar bezala kudeatzen ez bada.

Beste gelaxka formatu batzuekin alderatzea

Zelula zilindrikoekin alderatuta, poltsa-zelulek konpromezu desberdinak eskaintzen dituzte. Formatu zilindrikoek egonkortasun mekaniko handiagoa eskaintzen dute metalezko karkasa zurrunen bidez eta fabrikazio heldu eta oso automatizatuari etekina ateratzen diote. Teslak ibilgailuetan zelula zilindrikoen erabilera jarraituak haien eskalagarritasuna eta fidagarritasuna erakusten ditu. Hala ere, zelula zilindrikoek hutsuneak uzten dituzte elkarrekin paketatzean, forma biribila dela eta, pakete-mailako energia-dentsitate orokorra murriztuz.

Zelula prismatikoek formatu zilindrikoen eta poltsikoen arteko erdigunea hartzen dute. Aluminiozko edo altzairuzko karkas angeluzuzenek poltsa-filmek baino babes handiagoa eskaintzen dute, eta zelula zilindrikoek baino espazioaren erabilera hobea lortzen dute. Zelula prismatikoen fabrikazio-kostuak normalean beste bi formatuen artean kokatzen dira, nahiz eta estandarizazioa fabrikatzaileen artean mugatuta egon.

Automobilgintzak lehentasunak banatu ditu. General Motorsek Ultium plataformarako poltsa-zelulen aldeko apustua egin du, ekoizpen-abiadura eta birziklagarritasunaren abantailak aipatuz. Aitzitik, Teslak esplizituki saihesten ditu poltsako zelulak, ihesaldi termikoen kezkagatik, profil handiko -gogorapenen ondoren. Hyundai-k, Ford-ek eta Nissan Leaf-ek behar bezala zabaldu dituzte poltsiko--zelulen bateria-paketeak, BMW eta beste batzuk formatu zilindrikoetara aldatzen ari diren bitartean.

Kostuei buruzko gogoetak poltsa-zelulak hobesten ditu zenbait eszenatokitan. Karkasaren egitura sinpleagoek material gutxiago behar dute eta neurri pertsonalizatuetara molda daiteke birmoldaketarik gabe. Hala ere, kanpoko egitura-euskarri eta bateria kudeatzeko sistema sofistikatuagoen beharrak hasierako aurrezpena konpentsatu dezake. Alitio-ioizko bateria paketeapoltsako zelulak erabiltzeak moduluen diseinu zaindua behar du zelulak behar bezala mugatzeko eta hozteko.

Aplikazioak industrietan

Ibilgailu elektrikoak aplikazio eremu garrantzitsu bat dira, batez ere gama eta barruko espazioa lehenesten duten modeloetan. Poltsa-zelulek fabrikatzaileek lurrean-muntatutako paketeen itxituretan bateriaren edukiera maximizatzeko aukera ematen dute. Forma-faktore malguari esker, diseinatzaileek espazio irregularrak bete ditzakete eta bateria-konfigurazio ultra-meheak sortzeko. Hainbat fabrikatzailek 300 milia baino gehiagoko irismena lortu zuten zorro-oinarritutako paketeak erabiliz.

Kontsumo elektronikoak poltsako zelulen adopzio goiztiarra bultzatu zuen. Telefono adimendunek, tabletek eta ordenagailu eramangarriek gailuaren sestrara egokitzen-formako bateriak sortzeko gaitasuna dute. Profil meheari esker, fabrikatzaileek bateriari barne bolumen gehiago eskain diezaiokete egitura-elementuei baino. Hala ere, hantura-arazoek berme-erreklamazioak eragin dituzte zelulak espazio mugatuetan diseinatutako tolerantziaz gainditzen direnean.

Energia biltegiratzeko sistemek gero eta gehiago zabaltzen dituzte poltsa-zelulak egoitza- eta sare-aplikazioetarako. Paketatze-eraginkortasun handiak instalazio komertzialetan bastidore-unitate bakoitzeko energia biltegiratze handiagoa dakar. Etxeko bateria-sistemek 10-15 kWh-ko ahalmena lor dezakete hormako-unitate trinkoetan. -Eskala handiko inplementazioek zelula-to-koherentziarekin eta epe luzerako hantura kudeatzeko erronkak dituzte.

Gailu medikoek eta aplikazio aeroespazialek poltsa-zelulak aprobetxatzen dituzte, non pisua murrizteak abantaila kritikoak eskaintzen dituen. Ekipo mediko eramangarriek, pazienteen monitoreek eta diagnostiko-gailuek-formako poltsa-zelulak erabiltzen dituzte tamaina eta pisua minimizatzeko. Espazio-aplikazioek energia-dentsitate handia baloratzen dute, nahiz eta erradiazioa gogortzeko eskakizunek kimika aukerak muga ditzakete.

Aireratze eta lurreratze bertikal elektrikoak (eVTOL) hegazkinen sektoreak poltsa-zelulak hartu ditu bere potentzia--pisuaren -erlazioagatik. Hegazkin hauek potentzia handia behar dute hegaldi bertikaleko faseetan, eraginkortasunerako pisu minimoa mantenduz. Poltsa-zelulek aplikazio zorrotz hauetarako beharrezkoak diren eztanda potentzia gaitasuna eta pisu arina eskaintzen dute.

Fabrikazioa eta Kalitate Kontrola

Poltsa-zelulen ekoizpenak hainbat urrats kritiko ditu, non doitasunak errendimenduan eragiten duen zuzenean. Elektrodoen estaldurak lodiera uniformea ​​lortu behar du xafla handietan, aldaerek tokiko puntu beroak sortzen baitituzte funtzionamenduan zehar. Estalduraren lodiera normalean 50-150 mikrometro artekoa izaten da 5 mikrometrotik beherako tolerantziarekin premium zeluletarako.

Pilatzeko edo harilkatzeko prozesuak anodo, katodo eta bereizle geruzen arteko lerrokadura zehatza behar du. 1-2 milimetroko deslerrotzeak ahalmena murriztu dezake eta barne-erresistentzia areagotu dezake. Pilatzeko makina automatizatuek 0,5 milimetroko kokapen-zehaztasuna lortzen dute orduko 60 zelulatik gorako ekoizpen-tasa mantentzen duten bitartean.

Elektrolitoak betetzeak erronka paregabeak ditu poltsa-zelulentzat. Pilatutako elektrodoen egiturak hezetzeko denbora nahikoa behar du elektrolitoak geruza guztiak erabat barneratzeko. Osorik bustitzeak inpedantzia handia eta hutsegite goiztiarra eragiten du. Fabrikazio-protokoloek normalean 12-48 ordu ematen dituzte bustitzeko elektrodoen lodieraren eta porositatearen arabera.

Bero-zigilatzeko kalitateak{0}}luzeko fidagarritasuna zehazten du. Aluminiozko-laminatutako filmak 170-200 gradutan zigilatu behar du presio-kontrol zehatzarekin ihesak saihesteko, barne osagaiak kaltetu ez daitezen. Zigilatze-ekipo aurreratuak tenperaturaren uniformetasuna kontrolatzen du zigiluaren zabaleran ± 2 gradutan.

Eraketa eta zahartze prozesuek zelulak aktibatzen dituzte eta errendimendua egonkortzen dute. Hasierako kargatzean, elektrolito-interfaze geruza solido bat sortzen da anodoaren gainazalean. Prozesu honek behin betiko zigilatu aurretik aireztatu behar den gasa sortzen du. Fabrikatzaileek normalean eraketa-zikloak egiten dituzte zelulak partzialki irekita dauden bitartean, eta gero berriro zigilatu egiten dute desgasifikazioaren ondoren.

Gaur egungo garapenak eta joerak

Egoera solidoko -baterien teknologiak poltsako zelula formatuen alde egin dezake. Karkasa malguak ontzi zurrunak baino hobeto moldatzen ditu bolumen-aldaketak, elektrolito solidoak dentsitu edo hedatzen baitira bizikletan zehar. Ikerketa-prototipoek 500 Wh/kg baino gehiago lortu dute polimero solidoko elektrolitoekin poltsa konfigurazioetan, nahiz eta ekoizpen komertziala urte batzuetara geratzen den.

Litio-metal anodoek beste aurrerapen-norabide bat adierazten dute. Anodo hauek grafitoa baino energia dentsitate nabarmen handiagoa eskaintzen dute, baina erronkak dituzte dendrita eraketarekin eta hanturarekin. Poltsa-zelulek formatu zurrunak baino hobeto moldatu ditzakete hedapena, litio-metalezko baterien hautagai hobetsi bihurtuz. Laborategiko zelulek 600+ Wh/kg frogatu dute litio-metal anodoekin elektrolito deslokalizatuen diseinuak erabiliz.

Siliziozko-karbonozko anodo konposatuak produkzio komertziala sartzen ari dira poltsa-zeluletan. Silizioak grafito hutsaren ahalmen hirukoitza ematen du, baina kargatzean nabarmen hedatzen da. Poltsaren karkasa malguak hedapen hori onartzen du, konpresio mekanikoko sistemak zelulen lodiera aldaketak kudeatzen dituzten bitartean. Hainbat fabrikatzailek gaur egun % 10-20 silizio edukia duten zelulak eskaintzen dituzte anodo konposatuetan.

Fabrikazio automatizazioak kostua eta kalitatea hobetzen jarraitzen du. Hurrengo-belaunaldiko produkzio-lerroek minutuko 100 poltsa-zelula baino gehiago lortzen dituzte urrats bakoitzean kalitate-ikuskapen integratuarekin. Makina-ikuspegiko sistemek estaldura-akatsak, lerrokatze-akatsak eta zigiluen osotasun-arazoak detektatzen dituzte denbora errealean. Aurrerapen hauek ekoizpen-kostuak murrizten ari dira zelula zilindrikoekiko parekotasunerako.

Metalezko-poltsak gabeko zelulen diseinuek fitxa-egitura tradizionalak erabat ezabatzen dituzte. Polimero-film eroaleak erabiliz, diseinu hauek pisua % 5-10 gehiago murrizten dute, erresistentzia elektrikoa murrizten duten bitartean. Planteamenduak muntaia sinplifikatzen du eta potentzialki kudeaketa termikoa hobetzen du, nahiz eta iraunkortasun galderak ikertzen jarraitzen duten.

Ezarpenerako funtsezko gogoetak

Poltsaren zelulen integrazio arrakastatsuak diseinu mekaniko zaindua behar du. Zelulek kanpoko egitura-euskarria behar dute bibrazioen edo kolpeen kalteak saihesteko. Baterien paketeek normalean aluminiozko edo konposatutako markoak erabiltzen dituzte zelula-pilak mugatzeko, hedapen kontrolatua ahalbidetzen duten bitartean. Konpresio-sistemek 50-200 kPa-ko presioa aplikatzen dute elektrodoen kontaktua mantentzeko eta hantura-efektuak minimizatzeko.

Kudeaketa termikoko sistemek gainazal lau handiekin harremanetan jarri behar dute eraginkortasunez. Diseinu gehienek zelulen arteko hozte-plakak erabiltzen dituzte interfaze termikoko materialekin, bero-transferentzia ona bermatuz. 50 K·cm²/W-tik beherako kontaktu termikoaren erresistentzia lortzeko gainazaleko lautasunari eta interfaze-material egokiei arreta jartzea eskatzen da. Fitxen bidezko ertzak hozteak beroa kentzeko bide osagarriak eskaintzen ditu.

Poltsa-zelulen bateriak kudeatzeko sistemek monitorizazio gaitasun hobeak behar dituzte. Zelula indibidualaren tentsioa eta tenperatura sentsoreak degradazio edo hutsegitearen lehen zantzuak harrapatzen ditu. Presio-sentsoreen edo lodieraren neurketen bidez hantura detektatzeak mantentze-lan prediktiboa ahalbidetzen du. Sistema modernoek tentsioak lagintzen dituzte milisegundoko tarteetan, potentzia handiko funtzionamenduetan.

Garraio eta manipulazio protokoloak zelula zurrunetatik desberdinak dira. Poltsa-zelulak erraz zula daitezke, segurtasun arriskuak sortuz. Fabrikatzaileek normalean zelulak erretilu zurrunetan bidaltzen dituzte babes-betegarriarekin. Muntatze-prozesuek karkasa malgua zula dezaketen ertz zorrotzak edo puntuak saihestu behar dituzte instalazioan edo funtzionamenduan.

Bizitzaren amaierako--gogoetak garrantzia hartzen ari dira inplementatutako bolumena handitu ahala. Aluminiozko-laminatutako filmek birziklapena zaildu egiten dute-metalezko karkasa guztiekin alderatuta. -Geruza anitzeko filmak elektrodoen materialetatik bereizteak prozesatzeko urrats gehiago behar ditu. Hala ere, altzairuzko kaxa astunak ez egoteak birziklapen eragiketetarako material sarrera orokorra murrizten du.

Maiz egiten diren galderak

Zerk eragiten du poltsaren zelulak puzten?

Hanturak erreakzio elektrokimiko arruntetan eta elektrodo materialen eta elektrolitoaren arteko alboko erreakzioetan gas sorreratik sortzen dira. Litio ioiak elektrodoen artean ibiltzen diren heinean, erreakzio itzulezin batzuek karbono dioxidoa eta hidrokarburoak bezalako gasak sortzen dituzte. Karkasa malgua gas honetarako zabaltzen da, 500 ziklotan % 8-10eko hazkunde tipikoa normala izanik.

Nola funtzionatzen dute poltsa-zelulek eguraldi hotzean?

Tenperatura baxuetan errendimenduak behera egiten du barne-erresistentzia handitu delako eta erreakzio zinetika motelagoa dela eta. 0 gradutik behera, edukiera % 20-40 jaisten da kimikaren eta isurketa-abiaduraren arabera. LiFePO4 poltsako zelulek NMC aldaerek baino hobeto maneiatzen dute hotza. Baterien -preberotze-sistemek errendimendu normala berreskura dezakete zelulak 15-25 gradutan berotuz potentzia handiko funtzionamenduaren aurretik.

Poltsa-zelulak seguruak al dira kontsumo-gailuetarako?

Behar bezala diseinatu eta fabrikatzen direnean, poltsa-zelulek funtzionamendu segurua eskaintzen dute kontsumitzaileentzako aplikazioetarako. Segurtasun-eginbide ugarik, besteak beste, itzaltze-geruzak dituzten bereizgailuak, presio--sentikorrak diren aireztapen-bideak eta bateriak kudeatzeko sistemak baldintza arriskutsuak saihesten dituzte. Ehunka milioi gailuk egunero poltsa-zelulak erabiltzen dituzte gorabeherarik gabe, funtzionamendu-parametro egokietan diseinatuta.

Konpon al daitezke kaltetutako poltsaren zelulak?

Karkasa zurruna duten zelula zilindrikoek ez bezala, kaltetutako poltsa-zelulak normalean ezin dira modu seguruan konpondu. Zulo txikiek ere zigilua arriskuan jartzen dute eta hezetasuna sartzen uzten dute, zelula azkar degradatuz. Puztutako zelulek barne-arazoak adierazten dituzte eta konpontzen saiatu beharrean ordezkatu behar dira. Karkasa malguak estrukturalen konponketak egitea ezinezkoa egiten du segurtasun-arauak mantenduz.

Iturriak:

Nature Communications (2024) - Egoera solidoko-litio-poltsako zelulen parametrizazio aurreratua

Frontiers in Batteries and Electrochemistry (2024) - Poltsa ultrameheen zelulen matxura mekanikoan eragiten duten diseinu-parametroak

MDPI Batteriek (2024) - Presio baxuko baldintzetan ihes-arrisku termikoei buruzko ikerketa

Journal of Power Sources (2024) - Baterien apar konprimigarriak ihes termikoaren hedapena saihesten dute

Bateria Handien Fabrikazioa (2025) - Poltsa-zelulen diseinuaren ezaugarriak eta aplikazioak

Laserax Industrial Solutions (2025) - Poltsa-zelulen muntaia fabrikatzeko metodoak

Battery Design Research (2024) - Poltsako zelula formatuetarako kudeatzeko sistema termikoak
