Zer da Tentsio Nominala?

Tentsio nominala sistema elektriko bati edo bateria bati bere tentsio-klasea izendatzeko esleitutako tentsio-balio estandarra da, neurketa zehatz bat baino erreferentzia-puntu gisa balio duena. Adibidez, "12V" autoko bateriak 10V eta 13,7V artean funtzionatzen du bere karga-egoeraren arabera, baina 12V erabiltzen dugu tentsio nominal gisa identifikazio erosoa eta sistema bateragarri izateko.

"Nominala" terminoa latinezko "izendatua" edo "izendatua" esan nahi duen hitzetik dator. Ingeniariek zirkuitu edo gailu bati tentsio nominala esleitzen diotenean, oinarrizko erreferentzia bat ezartzen ari dira, industria osoan diseinu, fabrikazio eta probak estandarizatu ahal izateko.

Pentsa tentsio nominala sistema elektriko baten tentsio "izen-etiketa" gisa. Etxeko 240 V-ko zirkuitu batek ez du une bakoitzean 240,0000 voltio mantentzen-funtzionamendu arruntean 235 V eta 245 V artean alda daiteke. 240V-ren balio nominalak sistema sailkatzeko eta eztabaidatzeko modu erosoa besterik ez du eskaintzen etengabeko aldaketetan nahastu gabe.

Normalizazio hori funtsezkoa da hainbat arrazoirengatik. Ekipoen fabrikatzaileek produktuak diseina ditzakete jakinda "120 V-eko aparatu batek" mundu osoko etxeetan aurreikus daitekeen tartean tentsioak topatuko dituela. Potentzia-sistemako ingeniariek 11kV, 33kV edo 132kV bezalako tentsio-klaseetan oinarritutako osagaiak zehaztu ditzakete, gorabehera txiki guztiak kontuan hartu beharrik gabe. Tentsio nominala azpiegitura elektrikoa posible egiten duen hizkuntza arrunta bihurtzen da.

Baterien sistemak tentsio nominalen sailkapenetan oinarritzen dira. 3,7V-ko tentsio nominala duen litio-zelula batek 4,2V neurtuko du guztiz kargatuta dagoenean eta 3,0V-ra jaitsiko da agortzen denean, hala ere, fabrikatzaileek 3,7V-ko gisa etiketatzen dute, honek bere deskarga-kurbaren erdiko puntu praktikoa adierazten duelako, non bateriak bere energia erabilgarri gehiena ematen duen.

Industria elektrikoak hainbat tentsio-sailkapen erabiltzen ditu, askotan elkarren artean nahasten direnak. Bakoitzak helburu desberdin bat du sistemaren diseinuan eta segurtasunean.

Tentsio nominalaerreferentzia-puntua ezartzen du-sistemaren tentsio-klasea edo "izena". Ekipoen etiketetan eta zehaztapenetan ikusten duzuna da. 24V-rako balio duen gailu bat erosten duzunean, hori da bere tentsio nominalaren izendapena.

Funtzionamendu-tentsioaekipoen terminaletan neurtutako benetako tentsioa adierazten du-denbora errealeko funtzionamenduan. Balio hori karga-baldintzen, potentziaren kalitatearen eta ingurumen-faktoreen arabera aldatzen da. 24 V-ko sistema nominal batek 22 V-tik 28 V-ra arteko funtzionamendu-tentsioak erakutsi ditzake, karga astunean edo karga arinean dagoenaren arabera.

Tentsio nominalaekipoek etengabe maneiatu dezaketen tentsio-atalase maximoa definitzen du, kalterik edo errendimendua hondatu gabe. Tentsio nominalak tentsio nominala nahikoa marjina gainditu behar du elikadura-iturriaren tentsio-gorabeherak egokitzeko. 132 kV-ko sistema nominaletarako diseinatutako ekipoetarako, tentsio nominala 132 kV ±% 10ekoa izan daiteke, 118,8 kV eta 145,2 kV bitarteko funtzionamendu-tarte onargarria sortuz.

Demagun adibide praktiko bat bizitegiko etengailu batekin. Tentsio nominala 240V-koa da (sistemaren sailkapena), funtzionamendu-tentsioa 230V eta 250V artean aldatzen da erabilera arruntean eta tentsio nominala 275V-koa izan daiteke (etengailuak kalterik gabe segurtasunez eten dezakeen gehienekoa).

Bereizketa hau funtsezkoa bihurtzen da bateriaren aplikazioetan. 24V litiozko bateria batek 25,6V-ko tentsio nominala du (seriean dauden zortzi 3,2V LiFePO4 zeluletan oinarrituta), karga-egoeraren arabera 20V-tik 29,2V bitarteko tentsio-tartean funtzionatzen du eta 29,2V-ko gehienezko karga-tentsioa du zelulak kalteak saihesteko.

nominal voltage

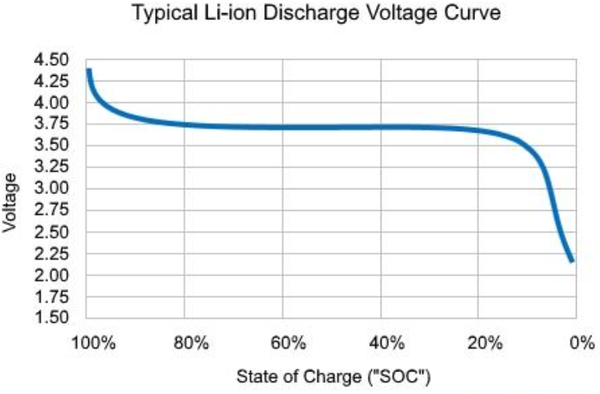

Bateriek tentsio nominalaren kasu berezia aurkezten dute, irteerako tentsioa etengabe aldatzen baita deskargan. Tentsio nahiko egonkorrak dituzten AC elikatze-sistemek ez bezala, bateriek tentsio-jaitsiera izaten dute metatutako energia askatzen duten heinean.

Baterien kimika ezberdinek tentsio nominalak ezarri dituzte beren propietate elektrokimikoen arabera:

Litio-ioia (Li{-ioia)bateriek 3,7 V zelula bakoitzeko erabiltzen dute tentsio nominal gisa. Zelula hauek 4,2 V-ra kargatzen dute eta ez dute 3,0 V-tik behera deskargatu behar iraupenerako. 3.7V nominalak bateria hauek beren ahalmenaren gehiengoa ematen duten tentsioa adierazten du.

Litio burdina fosfatoa (LiFePO4)bateriak zelula bakoitzeko 3,2 V nominalean funtzionatzen du, 3,65 V-ko tentsio guztiz kargatuta eta 2,5 V-ko gutxieneko tentsio seguruarekin. Litio-ioi estandarrekin alderatuta tentsio nominal baxuago honek kimika eta deskarga-ezaugarri desberdinak islatzen ditu.

Berun-azidoapilek 2,0V-ko tentsio nominala dute zelula bakoitzeko. "12 V" berunezko-azidozko autoko bateria estandarrak benetan sei zelula ditu seriean (6 × 2,0 V=12 V nominala), nahiz eta guztiz kargatuta dagoenean 12,6 V neurtzen dituen eta deskargatuta dagoenean 10,5 V.

Nikel-metal hidruroa (NiMH)eta nikel-kadmioko (NiCd) zelulek biek 1,2 V-ko tentsio nominalak dituzte, nahiz eta guztiz kargatuta daudenean 1,4 V-ra iristen diren eta agortzen direnean 1,0 V-ra iristen diren.

Tentsio nominalak erreferentzia estandarizatu gisa balio du, bateria-paketearen diseinua eta kontsumitzaileen ulermena errazten dituena. "48V" markatutako bateria-pakete bat ikusten duzunean, berehala ezagutzen duzu bere gutxi gorabeherako tentsio-klasea karga-maila bakoitzean bere tentsio zehatza jarraitu beharrik gabe.

Baterien fabrikatzaileek nahita erabiltzen dute tentsio nominala etiketetan gehienezko tentsioa baino, segurtasun eta marketin arrazoiengatik. Tentsio berdin-berdinak dituzten zelulak ekoiztea oso zaila da-produkzio-lerro bereko bateriek aldaketa txikiak izan arren. Bateriak beren tentsio nominalean merkaturatuz, fabrikatzaileek 11,7 V-ko "12 V-ko bateria" bat saltzea saihesten dute, eta horrek kontsumitzaileak engaina ditzake edo publizitate-arauak urratu ditzake.

24 V-ko litiozko bateria-sistemek tentsio nominalak nola funtzionatzen duen erakusten dute aplikazio praktikoetan, bereziki ibilgailu elektrikoetan, eguzki-energia biltegiratu eta itsas aplikazioetan.

24 V-ko litiozko bateria batek ez du funtzionatzen zehazki 24 voltio-n. Tentsio nominala zelula-kimikaren eta konfigurazioaren araberakoa da. LiFePO4 kimikarako (24 V-ko sistemetarako ohikoena), benetako tentsio nominala 25,6 V-koa da, 3,2 V-ko zortzi zelula seriean konektatuz lortzen da (8 × 3,2 V=25.6V).

24V litiozko bateria baten tentsio-tartea nabarmen aldatzen da karga-egoeraren arabera:

Guztiz kargatuta: 29,2 V (zelula bakoitza 3,65 V-tan)Nominala (% 50eko karga): 25,6 V (zelula bakoitza 3,2 V-tan)
Guztiz alta: 20 V (zelula bakoitza 2,5 V-tan)

Tentsio zabal honek sistemaren diseinuari eragiten dio. "24 V-ko bateragarria" gisa etiketatutako ekipoek tentsio-tarte hori guztia kudeatu behar dute. 24V-tik 230V-ko inbertsore batek, adibidez, normalean 19V-tik 33V bitarteko sarrera-barrutia zehazten du bateriaren tentsio-aldakuntzak bere deskarga-zikloan zehar egokitzeko.

24 V-ko litio-sistemetarako karga-kontrolatzaileek 29,2 V ± 0,2 V eman behar dute bateria behar bezala kargatzeko. Berunezko-azidozko baterietarako diseinatutako 24 V-ko kargagailu estandarra erabiltzeak ez du funtzionatuko-ez du tentsio nahikorik emango litio-zelulak guztiz kargatzeko. Hau ohiko akatsa da erabiltzaileek berun-azidotik litiozko bateriak aldatzen dituztenean, kargatzeko ekipoak ere berritu gabe.

Tentsio nominalak eguzki-panelaren konfigurazioa ere zehazten du 24V-ko sistemetarako. Eguzki-panel gehienek 12 V-tan funtzionatzen dutenez, 24 V-ko bateria-banku batek seriean kableatutako 12 V-ko bi panel edo -tentsio handiko panel bakar bat behar ditu kargatzeko nahikoa tentsio sortzeko. Karga-sistemak bateriaren 25,6 V nominala baino tentsio handiagoa atera behar du korrontea zeluletara bultzatzeko.

Mundu errealeko -aplikazioek tentsio-ezaugarri hauek ulertzearen garrantzia erakusten dute. Litiozko 24 V-ko bateriak erabiltzen dituen ibilgailu elektriko batean, bateriak kudeatzeko sistemak (BMS) zelulen tentsioak kontrolatzen ditu 20 V-tik beherako-deskarga edo 29,2 V-tik gorako gehiegizko deskarga saihesteko. Muga horietatik kanpo jarduteak zelulak betiko kalte ditzake edo segurtasun arriskuak sor ditzake.

Mundu osoko sistema elektrikoek tentsio nominalen sailkapen estandarizatuak jarraitzen dituzte, ekipoen bateragarritasuna eta segurtasuna ahalbidetzen dutenak. Estandar hauek AC (korronte alternoa) eta DC (korronte zuzena) sistemen artean aldatzen dira.

AC elikatze sistemakerabili eskualdearen arabera desberdinak diren tentsio nominalak:

Ipar Amerikako egoitza-sistemek 120 V nominalean (-fase bakarrean) eta 240 V nominalean (fase-banatua) funtzionatzen dute. Benetako tentsioa normalean 114V eta 126V artean aldatzen da 120V sistemetarako.

Europako eta nazioarteko egoitza-sistema gehienek 230 V nominala erabiltzen dute (lehen 220 V edo 240 V herrialde ezberdinetan, gaur egun 230 V ±% 6an estandarizatuta daude bi sortak onartzeko).

Industria- eta merkataritza-sistemek tentsio nominal altuagoak erabiltzen dituzte: 480V (ohikoa Ipar Amerikako industrian), 400V (Europako sistema trifasikoak), eta 11kV, 33kV, 132kV, 230kV eta 765kV-ko transmisio-tentsio handiagoak elektrizitatea banatzeko sareetarako.

DC elikatze-sistemaktentsio nominaleko estandar desberdinak jarraitu:

Automobil-sistemak: 12 V nominala (kotxe gehienak), 24 V nominala (kamioiak eta autobusak), 48 V nominala (ibilgailu hibrido batzuk)

Telekomunikazioak: 48V nominala (telekomunikazio ekipoak, datu-zentroak)

Eguzkia eta bateria biltegiratzea: 12V, 24V, 48V nominala (etxebizitza-sistemak), tentsio handiagoak merkataritza-instalazioetarako

Kontsumo-elektronika: 3,7 V edo 3,6 V (telefonoak, ordenagailu eramangarriak litio-ioi erabiltzen dutenak), 1,5 V (pila alkalinoak), 9 V (pila angeluzuzen arruntak)

Tentsio nominal estandarizatu hauek fabrikatzaileen eta eskualde geografikoen arteko bateragarritasuna sortzen dute. 12 V-ko funtzionamendurako diseinatutako gailu batek 12 V-ko edozein elika-iturrirekin funtzionatuko du, autoko bateriarekin, hormako egokitzailearekin edo eguzki-karga-kontrolatzailearekin-uneko ahalmenak baldintzak betetzen dituela suposatuz.

Nazioarteko Batzorde Elektroteknikoak (IEC) tentsio nominalaren zehaztapenetarako estandar globalak mantentzen ditu IEC 60038 bidez, 100V-tik gorako tentsio estandarrak definitzen dituena. Estandarizazio honek fabrikatzaile bakoitzak bere produktuetarako tentsio-maila arbitrarioak aukeratuz gero sortuko lukeen kaosa saihesten du.

Potentzia-sistemen diseinatzaileek tentsio nominaleko esparru horien barruan lan egin behar dute. 132 kV-ko transmisio-lerro baterako etengailu bat zehazten denean, ingeniariek badakite etengailuaren tentsio nominalak 132 kV-tik gorakoa izan behar duela tentsio-fluktuazio arruntak kudeatzeko, normalean 145,2 kV (132 kV + 10%) zehaztuz gehienezko tentsio nominal gisa.

nominal voltage

Ekipamendu elektrikoak segurtasunez funtzionatzen du diseinatzaileek tentsio-segurtasun-marjina egokiak-mundu errealeko-tentsio-fluktuazioetara egokitzen den tentsio nominalaren eta tentsio nominalaren arteko buffera.

Sistema elektriko gehienek balio nominalaren inguruan % ±10eko tentsio-perdoia mantentzen dute. 240 V-ko sistema nominalak fidagarritasunez funtzionatu behar du 216 V-tik 264 V-tara. Sistema honetarako baloratu diren ekipamenduek aldakuntza hauek kudeatu behar dituzte errendimenduaren degradazioa edo segurtasun-arazorik gabe.

Ekipoen tentsio nominalak tentsio nominala gainditzen du beti segurtasun-marjina horren bidez. Demagun "440V ±% 10" marka-plakaren balorazioa duen motor industrial bat. Motor honek 440 V-ko tentsio nominala du, baina 396 V-tik 484 V-ra modu seguruan funtziona dezake-potentzia-sistema normalaren gorabeherak onartzen dituen tentsio-tartea, motorraren isolamendua edo harildurak kaltetu gabe.

Hainbat faktorek behar dituzte segurtasun-marjin hauek:

Tentsio jaitsieratransmisio-lineetan eta kableetan gertatzen da erresistentzia dela eta, batez ere karga astunetan. Iturburuan 240V nominala duen linea elektriko batek 230V bakarrik eman dezake banaketa luze baten amaieran.

Karga aldaeraktentsio-egonkortasunari eragiten dio. Motor handiak edo beste karga astun batzuk martxan jartzen direnean, sistemaren tentsioa aldi baterako jaitsi dezakete. Karga hauek itzaltzen direnean, tentsioa nominalaren gainetik pixka bat igo daiteke.

Potentzia-kalitate arazoakharmonikoak, iragankorrak eta tentsio-jaitsierak aldizka gertatzen dira sare elektrikoetan. Ekipamenduak traba horiek jasan behar ditu hutsik egin gabe.

Ezberdintasun geografikoakelikadura horniduran esan nahi du tentsio "nominalak" apur bat aldatzen direla eskualdearen arabera. Europako 230V estandarrak historikoki 220V erabiltzen zuten herrialdeak eta 240V erabiltzen zituzten herrialdeak hartzen ditu.

Baterien sistemek tentsioaren kudeaketa bereziki zaindua behar dute. Litiozko bateriek kalte iraunkorrak izaten dituzte gehienezko tentsio nominalaren gainetik kargatzen badira edo gutxieneko mozketa-tentsioaren azpitik deskargatzen badira. 24 V-ko litio-bateria batek 25,6 V-ko tentsio nominala izan dezake, baina BMSak 29,2 V-tik gorako kargatzea (gehienez nominatua) eta 20 V-tik behera deskargatzea saihestu behar du (mozketa minimoa).

Tentsio nominalaren eta nominalaren arteko aldea nahikoa handia izan behar da espero diren aldaerak egokitzeko, eta eraginkortasuna mantentzeko nahikoa txikia izan behar du. Gehiegizko marjina batek osagai handi eta garestiak esan nahi du; marjina nahikoa ez izateak ekipamenduak kaltetzen ditu tentsio-irteeretan.

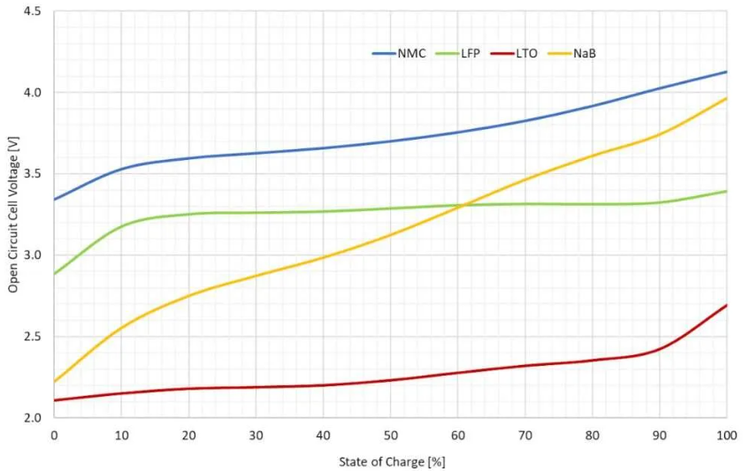

Tentsio nominala teknikoki neurtutako balio zehatza den arren, benetako tentsioak balio nominalekin nola erlazionatzen diren ulertzeko neurketa-teknika egokiak behar dira.

Baterien kasuan, zirkuitu irekiko tentsioa (OCV)-kargarik gabe-tentsioa neurtzeak ematen du irakurketarik zehatzena. Konektatu multimetro digital bat bateriaren terminaletara eta itxaron 15-30 minutu kargak deskonektatu ondoren tentsioa egonkor dadin. %50eko kargako 12V-ko berun-azidoko bateria batek 12,2V inguru irakurriko du normalean, eta 12V-ko litiozko bateriak %50eko kargarekin 13V-tik hurbilago irakurtzen du.

Bateriaren diseinu berri baten tentsio nominala bere kimikak eta fabrikatzailearen probek zehazten dute. Ingeniariek bateria tasa estandarrean deskargatzen dute (normalean orduko bateriaren edukieraren % 0,2C-20) giro-tenperaturan eta tentsio-kurba marrazten dute. Tentsio nominala bateriak deskargatzeko denbora erabilgarri gehiena non igarotzen duen kontuan hartuta hautatzen da.

Korronte elektrikoko sistemetarako, erabili benetako RMS (root mean square) multimetroa tentsioa zehaztasunez neurtzeko. Baliteke neurgailu estandarrak irakurketa okerrak erakustea uhin forma -sinusoidalak ez dituzten elektronika modernoetan. Neurtu tentsioa ekipoen terminaletan, ez banaketa-panelean, kableatuaren tentsio-jaitsiera kontuan hartzeko.

Bateriaren tentsioaren neurketak hainbat faktoreren arabera aldatzen dira:

Karga-egoeraeragin nagusia da. Guztiz kargatuta dagoen 24V LiFePO4 bateria batek 29,2V irakurtzen du, %20ko kargarekin bateria berdinak 24V inguru irakurtzen du, eta %10eko kargarekin 22V-ra jaisten da.

Karga-baldintzakberehalako tentsio jaitsiera eragin. Bateria batek 25,6 V-koa izan dezake kargarik gabe, baina 24,5 V-ra jaitsi daiteke inbertsore bati 50 ampetro hornitzean. Tentsio sag hau barne erresistentziaren ondoriozkoa da.

Tenperaturabateriaren tentsioa nabarmen eragiten du. Bateria hotzek tentsio baxuagoko irakurketak erakusten dituzte bateria epelek baino karga egoera berean. 12 V litiozko bateria batek 12,8 V 20 gradutan irakur dezake, baina 12,4 V bakarrik -10 gradutan.

Adina eta osasunaeragin-tentsioaren ezaugarriak. Barne-erresistentzia handiagoa duten bateria zaharrek tentsio-jaitsiera handiagoa erakusten dute kargapean, nahiz eta zirkuitu irekiko tentsioa normala izan.

Baterien monitorizazio-sisteme profesionalek tentsioaren jarraipena egiten dute etengabe eta karga-egoeraren estimazioak eskaintzen dituzte, neurtutako tentsioa bateriaren kimika espezifikorako deskarga-kurbekin alderatuz. Sistema hauek tentsio-neurketa soilak baino zehaztasun handiagoa eskaintzen dute, batez ere LiFePO4 baterientzat, deskarga-tarte gehienean tentsio nahiko laua mantentzen dutenentzat.

Tentsio nominalaren zehaztapenek sistema elektrikoaren diseinuan erabaki kritikoak gidatzen dituzte, osagai bateragarriak hautatzetik hainbat aplikaziotan funtzionamendu segurua bermatzeko.

Eguzki-energia sistemakpanelen, karga-kontrolagailuen, baterien eta inbertsoreen arteko tentsio bat etortzea behar da. 24 V-ko eguzki-sistema batek normalean erabiltzen ditu:

3,2 V LiFePO4 serieko zortzi zelula (25,6 V-ko bateria nominala) 12 V-ko bi eguzki-panel seriean (36-40 V-koa eskaintzen dute bateria kargatzeko)
24V MPPT karga-kontrolagailua (19-33V sarrera onartzen duena) 24V-230V arteko inbertsore bat (20-30V sarreratik funtzionatzen duena)

Osagai bakoitzak 24V-ko sistema nominalaren tentsio-tartea kudeatu behar du, ez soilik 25,6V-ko balio nominala. Bat ez datozen tentsioek karga ez-eraginkorra, ekipoen kalteak edo sistemaren hutsegite osoa eragiten dute.

Ibilgailu elektrikoen diseinuabateria-paketearen tentsio nominalean oinarritzen da. 48 V-ko e-bizikleta batek hau erabiltzen du:

3,7 V-ko litio-ioizko 13 zelula seriean (13 × 3,7 V=48.1V nominala) 3,2 V LiFePO4ko 15 zelula seriean (15 × 3,2 V=48V nominala)

Motorrak, kontroladoreak eta BMSak tentsio-tarte osoa egokitu behar dute guztiz deskargatu eta guztiz kargatu arte. 48 V-ko sistema nominal batek 39 V (deskargatuta) eta 54,6 V bitartean (litio-ioiarekin kargatuta) edo 37,5 V eta 54,75 V artean (LiFePO4rako) funtzionatzen du.

Ekipamendu industrialakzehaztapenek beti aipatzen dute tentsio nominala. "440 V, 3 fase" garraiatzaile-motor batek 440 V-ko sistema nominal batean funtzionatzen du, baina segurtasunez 396 V-484 V-ra (440 V ±% 10) maneiatu behar du. Motor hau 380V-ko sistema batean instalatzeak errendimendu eskasa eragingo luke; 690V-ko sistema batera konektatzeak isolamendua kaltetuko luke.

Itsas aplikazioaknormalean 24V-ko sistemak erabiltzen dituzte, potentzia transmisioaren eraginkortasunaren eta segurtasunaren arteko oreka ona ematen dutelako. Gurutzaldi belaontzi tipiko batek erabil dezake:

24 V-ko bateria-bankua (800 Ah-ko edukiera 25,6 V nominalean=20.5kWh) 24 V-ko alternadorea (29,2 V-tan kargatzen, 100 A)
24V DC kargak (argiak, ponpak, elektronika hainbat tentsiotan) 24V-tik 12V-ko bihurgailuak (12V-ko ekipo zaharretarako) 24V-tik 230V-ko inbertsorea (AC aparatuetarako)

"24V-ko sistema" honek benetan 20V eta 29,2V artean funtzionatzen duela ulertzeak ekipamendu egokia hautatzea bermatzen du eta tentsio-desegokitzeengatik kalteak saihesten ditu.

Datu zentroen diseinua48V DC potentzia banaketa erabiltzen du, eraginkortasun hobetua eskaintzen duelako ohiko AC banaketarekin alderatuta. 48V nominalak potentzia handia ematea ahalbidetzen du (2000W-ra arte zirkuitu bakoitzeko 40A-tan), kode elektriko gehienetan segurtasun kontu bereziak behar dituen 60V-ko atalasearen azpitik geratzen den bitartean.

nominal voltage

Tentsio nominalari buruzko hainbat gaizkiulertzek ekipoen arazoak eta erabiltzaileen nahasmena eragiten dute.

"Nire 12 V-ko bateriak 13,7 V irakurtzen ditu, akastuna al da?"Horrek tentsio nominala benetako tentsioarekin nahastea-okerrik ohikoena islatzen du. Karga osoa dagoen 12 V-ko berunezko-azidozko bateria batek 12,6-12,8 V-koa izan behar du, eta 12 V-ko litiozko bateria batek, berriz, 13,3-13,4 V-ra iristen da guztiz kargatuta dagoenean. Biak normal funtzionatzen dute beren tentsio nominala gainditu arren.

"24 V-ko edozein kargagailu erabil dezaket nire 24 V-ko bateriarekin".Baterien kimikak garrantzi kritikoa du. Berun-azidozko 24 V-ko kargagailu batek 27,6 V inguru irteten du berunezko- azidozko bateriak kargatzeko, baina 24 V-ko litiozko bateria batek 29,2 V behar ditu guztiz kargatzeko. Kargagailu-mota okerrak erabiltzeak kargatu gabe eta edukiera murrizten du.

"Tentsio nominalaren azpitik dago, beraz, nire bateria txarra da".Tentsio nominalaren azpiko tentsioak normalean bateria deskargatuta dagoela adierazten du, ez akastuna. 24 V-ko 24 V-ko litiozko bateria bat gutxi gorabehera % 40 kargatuta dago-baxua, baina ez dago kaltetuta. Tentsioa mozte-tentsiotik behera jaisten denean bakarrik (20V 24V litiorako) sortzen da kezka.

"245V neurtu nuen nire 240V zirkuituan, zerbait gaizki dago".Tentsio nominala apur bat gorago normala da. Energia-sistema gehienek % 5-10eko aldakuntzarekin funtzionatzen dute. 245 V-ko irakurketa 240 V-ko sistema nominaletarako muga onargarrietan sartzen da. Tentsioak tentsio nominalaren mugak etengabe gainditzen dituenean soilik bermatzen da kezka.

Tentsio-arazoak konpontzeaikuspegi sistematikoa eskatzen du:

Lehenik eta behin, neurtu benetako tentsioa kalitatezko multimetro batekin. Tentsio-arazo asko neurgailu merkeak erabiliz edo zirkuituko puntu okerretan neurtuz neurketa okerretatik datoz.

Bigarrenik, identifikatu tentsio-arazo mota. Kargaren azpian dagoen tentsio baxuak kableatuak edo konexio eskasengatik gehiegizko tentsio-jaitsiera adierazten du. Kargarik gabeko tentsio baxuak elikadura-hornidura arazoak edo deskargatutako bateriak iradokitzen ditu. Tentsio altuak erregulagailuaren hutsegite edo kargagailuaren ezarpen okerrak adieraz ditzake.

Hirugarrenik, egiaztatu tentsioa hainbat puntutan. Bateriaren borneetako tentsioa normala izan daiteke ekipoko tentsioak beherakada nabarmena erakusten duen bitartean, osagaien arteko kableatuak edo konexio arazoak adierazten dituen bitartean.

Baterien sistemetarako, jarraitu tentsioa karga-egoeraren aurrean. Zure bateriaren kimika espezifikorako tentsio-to-SOC diagramak erakusten du behatutako tentsioak normalak diren ala ez uneko karga-mailarako. LiFePO4 bateriek tentsio nahiko konstante mantentzen dute karga-egoera % 90etik % 20ra, eta tentsioa bakarrik geratzen den gaitasunaren adierazle fidagarria da.

Baliteke tentsio nominal egokia duen sistema batean funtzionatuko ez duten ekipoek tentsio-eskakizun espezifikoak izan ditzakete normaltasunetik kanpo. Elektronika sentikor batzuek estu erregulatutako tentsioa behar dute (±% 2-3) nahiz eta elikatze-sistemak ±% 10eko tolerantzia ematen duen. Tentsio-erregulazioa gehitzeak edo UPS bat erabiltzeak arazo hauek konpondu ditzake.

Bateriaren tentsio nominalak batez besteko funtzionamendu-puntu bat adierazten du, ez tentsio maximoa. Guztiz kargatutako bateria batek bere tentsio nominala gainditzen du, bateriak energia gehiena ematen duen deskarga-kurbaren erdiko puntuan oinarrituta hautatzen delako tentsio nominala. 3,7 V-ko litio-ioizko zelula batek 4,2 V-ra kargatzen du eta 3,0 V-ra deskargatzen du, 3,7 V-ek bere deskarga-denbora erabilgarriaren gehiengoa igarotzen duen tentsioa adierazten du.

Gailu bat bere tentsio nominala bikoizteko konektatzeak kaltetu edo suntsitu egingo du. Hala ere, segurtasunez erabil dezakezu 24V-12V DC-DC bihurgailu bat tentsioa jaisteko. Bihurgailu hauek ohikoak dira etxeetako 24 V-ko bateriak erabiltzen dituzten ibilgailu eta itsasontzietan, baina 12 V-ko elektronika elikatu behar dute.

Tentsio nominalaren gainetik funtzionatzeak ekipamenduaren kalteak eragiten ditu isolamenduaren matxuraren, osagaien gainberotzearen edo berehalako hutsegiteen ondorioz. Aldi baterako tentsio-puntuetarako segurtasun-marjinak daude, baina tentsio nominalaren gainetik funtzionatzeak ekipoen bizitza hondatzen du edo hutsegite katastrofikoa eragiten du. Baterien kasuan, gehienezko tentsioa gainditzeak ihes termikoa eragin dezake, batez ere litioaren kimikan.

Neurtu irteerako tentsioa multimetro batekin kargarik gabe. Horrek zirkuitu irekiko tentsioa ematen dizu, nominala baino apur bat handiagoa izango dena. DC elikadura-iturri gehienek kargarik gabe beren kalifikazio nominalaren % 5-15etik gora ateratzen dute, karga nominalaren azpian tentsio nominalera jaitsiz. Etiketarik gabeko hornidura 13.8V irakurtzen duenak ziurrenik 12V nominala izango du, eta 29V irakurketa batek 24V nominala izango du.
